РЭС55 пылебрызгозащищенные герконовые двухпозиционные одностабильные реле
Реле РЭС55 герконовое, миниатюрное, двухпозиционное, одностабильное, управляемое постоянным током, с одним контактом на переключение.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС55 используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Изготавливаются в двух конструктивных исполнениях:
- РЭС55А - с выводами (вниз), имеющими шаг координатной сетки для печатного монтажа;
- РЭС55Б - с выводами (в стороны), для объемного (навесного) монтажа.
Тип корпуса - металлический, негерметичный, пылебрызгозащищённый, миниатюрный.
Вид климатического исполнения - «УХЛ», «В» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭС55 при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» РС0.456.011ТУ;
- для реле с приёмкой «5» РС0.456.011ТУ;
- для реле с приёмкой «9» РС0.456.011ТУ, ОСТ В 4.450.019-91.
Условия эксплуатации:
- Температура окружающей среды от -60 до +85ºС.
- Относительная влажность до 98% при температуре +35ºС.
- Атмосферное давление от 666 до 266•103 Па.

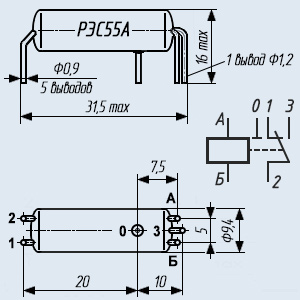

Рис.1. Габаритные и присоединительные размеры реле РЭС55А.

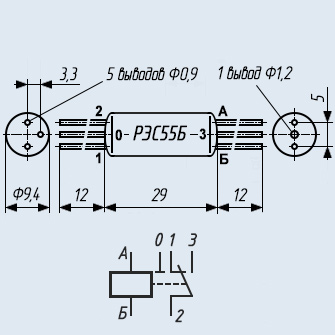

Рис.2. Габаритные и присоединительные размеры реле РЭС55Б.
Конструктивные данные:
Реле имеет один переключающий герметичный магнитоуправляемый контакт КЭМ3.Реле РЭС55 конструктивно выполнено в двух вариантах:
■ РЭС55А - с выводами, имеющими шаг координатной сетки для печатного монтажа;
■ РЭС55Б - с выводами для объемного монтажа.
Технические характеристики:
■ Сопротивление изоляции между токоведущими элементами, токоведущими элементами и экраном:
- в нормальных климатических условиях не менее 500 МОм;
- в условиях повышенной влажности не менее 5 МОм;
- при максимальной температуре не менее 20 МОм.
■ Электрическая прочность изоляции:
- между токоведущими элементами, токоведущими элементами и экраном 500 В;
- между выводами контактов 200 В.
■ Электрическая ёмкость:
- между контактами 1 и 2 не более 5 пФ;
- между контактами 2 и 3 не более 2 пФ;
- между обмоткой и контактом 1 не более 4 пФ;
- между обмоткой и контактом 3 не более 3 пФ;
- между экраном и контактом 1 не более 5 пФ;
- между экраном и контактом 3 не более 4 пФ;
- между экраном и обмоткой не более 85 пФ.
■ Время срабатывания реле не более 1,5 мс.
■ Время отпускания не более 2,3 мс.
■ Скважность включения не менее 5 мс.
■ Масса реле: 6 г.
Технические характеристики реле РЭС55:
Технические характеристики | Значение |
---|---|
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм: - в нормальных климатических условиях: - в условиях повышенной влажности: - при максимальной температуре: |
500 5 20 |
Электрическая прочность изоляции между токоведущими элементами, В: | 300 |
Электрическая прочность изоляции между токоведущими элементами и корпусом, В: | 500 |
Вибрационные нагрузки: - диапазон частот, Гц: - ускорение, м/с2 (g): |
3000 245 (25) |
Линейное ускорение, м/с2 (g): | 490 (50) |
Механический удар, одиночного действия с ускорением, м/с2 (ударов): | 1470(9) |
Механический удар, многократного действия с ускорением, м/с2 (ударов): | 735 (4000) |
Относительная влажность воздуха при температуре +35°C: | до 98% |
Атмосферное давление, Па: | от 666 до 3,04х105 |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Масса реле, г: | 6,0 |
Минимальный срок службы, лет: | 12 (25) |
Основные электрические параметры реле РЭС55А:
Номер паспорта реле РЭС55А | Рабочее напряжение | Сопротивление обмотки | Напряжение | Время | Сопротивление контактов | Коммутируемый | |||
---|---|---|---|---|---|---|---|---|---|
срабатывания | отпускания | срабатывания | отпускания | ток | напряжение | ||||
В | Ом | В | В | мс | мс | Ом | А | В | |
РЭС55А РС4.569.600-00.01 | 27 ±1,2 | 1880 ±282 | 16,2 | 1,8 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-00.02 | 27 ±1,2 | 1880 ±282 | 16,2 | 1,8 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-01.01 | 12,6 ±1,26 | 377 ±56,5 | 7,3 | 0,85 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-01.02 | 12,6 ±1,26 | 377 ±56,5 | 7,3 | 0,85 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-02.01 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,35 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-02.02 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,35 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-03.01 | 5 ±0,5 | 67 ±10 | 2,5 | 0,3 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-03.02 | 5 ±0,5 | 67 ±10 | 2,5 | 0,3 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-04.01 | 3 ±0,3 | 35 ±3,5 | 1,72 | 0,2 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-04.02 | 3 ±0,3 | 35 ±3,5 | 1,72 | 0,2 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55А РС4.569.600-05.01 | 27 ±2,7 | 1880 ±282 | 14,7 | 1,6 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-05.02 | 27 ±2,7 | 1880 ±282 | 14,7 | 1,6 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-06.01 | 12,6 ±1,26 | 377 ±56,5 | 6,3 | 0,75 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-06.02 | 12,6 ±1,26 | 377 ±56,5 | 6,3 | 0,75 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-07.01 | 6 ±0,6 | 95 ±14,2 | 2,75 | 0,3 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-07.02 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,3 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-08.01 | 5 ±0,5 | 67 ±10 | 2,12 | 0,25 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-08.02 | 5 ±0,5 | 67 ±10 | 2,12 | 0,25 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-09.01 | 3 ±0,3 | 35 ±3,5 | 1,46 | 0,18 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-09.02 | 3 ±0,3 | 35 ±3,5 | 1,46 | 0,18 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-10.01 | 10 ±0,1 | 377 ±56,5 | 5,9 | 0,9 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-10.02 | 10 ±0,1 | 377 ±56,5 | 5,9 | 0,9 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-11.01 | 5 ±0,5 | 95 ±14,2 | 2,6 | 0,4 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-11.02 | 5 ±0,5 | 95 ±14,2 | 2,6 | 0,4 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-12.01 | 48 ±4,8 | 4400 ±880 | 24 | 3,5 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-12.02 | 48 ±4,8 | 4400 ±880 | 24 | 3,5 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55А РС4.569.600-13.01 | 27 ±2,7 | 1880 ±282 | 16,2 | 1,8 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-13.02 | 27 ±2,7 | 1880 ±282 | 16,2 | 1,8 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-14.01 | 12,6 ±1,26 | 377 ±56,5 | 7,3 | 0,85 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-14.02 | 12,6 ±1,26 | 377 ±56,5 | 7,3 | 0,85 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-15.01 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,35 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-15.02 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,35 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-16.01 | 5 ±0,5 | 67 ±10 | 2,5 | 0,3 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-16.02 | 5 ±0,5 | 67 ±10 | 2,5 | 0,3 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-17.01 | 3 ±0,3 | 35 ±3,5 | 1,72 | 0,2 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
РЭС55А РС4.569.600-17.02 | 3 ±0,3 | 35 ±3,5 | 1,72 | 0,2 | 1,5 | 2,3 | 0,5 | 0,01…1,0 | 6...36 |
Основные электрические параметры реле РЭС55Б:
Номер паспорта реле РЭС55Б | Рабочее напряжение | Сопротивление обмотки | Напряжение | Время | Сопротивление контактов |
Диапазон коммутации |
|||
---|---|---|---|---|---|---|---|---|---|
срабатывания | отпускания | срабатывания | отпускания | ток | напряжение | ||||
В | Ом | В | В | мс | мс | Ом | А | В | |
РЭС55Б РС4.569.625-00.01 | 27 ±1,2 | 1880 ±282 | 16,2 | 1,8 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55Б РС4.569.625-00.02 | 27 ±1,2 | 1880 ±282 | 16,2 | 1,8 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55Б РС4.569.625-01.01 | 12,6 ±1,26 | 377 ±56,5 | 7,3 | 0,85 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55Б РС4.569.625-01.02 | 12,6 ±1,26 | 377 ±56,5 | 7,3 | 0,85 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55Б РС4.569.625-02.01 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,35 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55Б РС4.569.625-02.02 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,35 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55Б РС4.569.625-03.01 | 5 ±0,5 | 67 ±10 | 2,5 | 0,3 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС-55Б РС4.569.625-03.02 | 5 ±0,5 | 67 ±10 | 2,5 | 0,3 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС-55Б РС4.569.625-04.01 | 3 ±0,3 | 35 ±3,5 | 1,72 | 0,2 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55Б РС4.569.625-04.02 | 3 ±0,3 | 35 ±3,5 | 1,72 | 0,2 | 1,5 | 2,3 | 0,18 | 5x10-6…0,5 | 0,05...127 |
РЭС55Б РС4.569.625-05.01 | 27 ±2,7 | 1880 ±282 | 14,7 | 1,6 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-05.02 | 27 ±2,7 | 1880 ±282 | 14,7 | 1,6 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-06.01 | 12,6 ±1,26 | 377 ±56,5 | 6,3 | 0,75 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-06.02 | 12,6 ±1,26 | 377 ±56,5 | 6,3 | 0,75 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-07.01 | 6 ±0,6 | 95 ±14,2 | 2,75 | 0,3 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-07.02 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,3 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-08.01 | 5 ±0,5 | 67 ±10 | 2,12 | 0,25 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-08.02 | 5 ±0,5 | 67 ±10 | 2,12 | 0,25 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-09.01 | 3 ±0,3 | 35 ±3,5 | 1,46 | 0,18 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-09.02 | 3 ±0,3 | 35 ±3,5 | 1,46 | 0,18 | 1,5 | 2,3 | 0,18 | 0,01…0,5 | 6...36 |
РЭС55Б РС4.569.625-10.01 | 27 ±2,7 | 1880 ±282 | 16,2 | 1,8 | 1,5 | 2,3 | 0,5 | 0,01...1,0 | 6...36 |
РЭС55Б РС4.569.625-10.02 | 27 ±2,7 | 1880 ±282 | 16,2 | 1,8 | 1,5 | 2,3 | 0,5 |
0,01...1,0 |
6...36 |
РЭС55Б РС4.569.625-11.01 | 12,6 ±1,26 | 377 ±56,5 | 7,3 | 0,85 | 1,5 | 2,3 | 0,5 |
0,01...1,0 |
6...36 |
РЭС55Б РС4.569.625-11.02 | 12,6 ±1,26 | 377 ±56,5 | 7,3 | 0,85 | 1,5 | 2,3 | 0,5 |
0,01...1,0 |
6...36 |
РЭС55Б РС4.569.625-12.01 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,35 | 1,5 | 2,3 | 0,5 |
0,01...1,0 |
6...36 |
РЭС55Б РС4.569.625-12.02 | 6 ±0,6 | 95 ±14,2 | 3,25 | 0,35 | 1,5 | 2,3 | 0,5 | 0,01...1,0 |
6...36 |
РЭС55Б РС4.569.625-13.01 | 5 ±0,5 | 67 ±10 | 2,5 | 0,3 | 1,5 | 2,3 | 0,5 | 0,01...1,0 |
6...36 |
РЭС55Б РС4.569.625-13.02 | 5 ±0,5 | 67 ±10 | 2,5 | 0,3 | 1,5 | 2,3 | 0,5 |
0,01...1,0 |
6...36 |
РЭС55Б РС4.569.625-14.01 | 3 ±0,3 | 35 ±3,5 | 1,72 | 0,2 | 1,5 | 2,3 | 0,5 | 0,01...1,0 | 6...36 |
РЭС55Б РС4.569.625-14.02 | 3 ±0,3 | 35 ±3,5 | 1,72 | 0,2 | 1,5 | 2,3 | 0,5 |
0,01...1,0 |
6...36 |
