Cиловые тиристоры Т143-500 для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 500 А, технические характеристики, описание, даташит

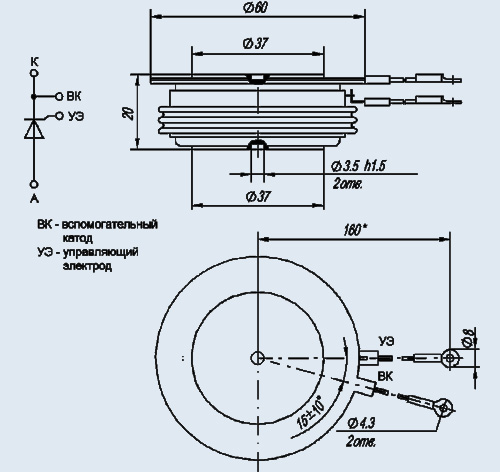

Рис. 1. Габаритные и установочные размеры тиристора Т143-500.
Тиристоры Т143-500 силовые, низкочастотные, полупроводниковые, кремниевые, таблеточного исполнения.
Предназначены для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 500 А.
Силовые тиристоры типа Т143-500 используется в мощных промышленных источниках постоянного тока, управляемых и полууправляемых выпрямителях, в регуляторах переменного тока, AC и DC электроприводах, в преобразователях для электродуговых печей и в других электротехнических устройствах общего применения.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеет внутреннее усиление сигнала управления, минимальные потери в открытом состоянии и малый разброс параметров при последовательном и параллельном соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Охлаждение воздушное или жидкостное принудительное.
Тип корпуса: PT42.
Тип рекомендуемого охладителя: О242, О342, О143, О243, О343, ОМ103, ОМ104.
Тиристор силовой Т143-500 выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Устойчив к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением не более 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Масса тиристора не более 240 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.054ТУ.
Зарубежные аналоги силовых тиристоров типа Т143-500: 60TR20, 60TR40, 60TR60, 60TR80, 60TR100, 60TR120, 80TR10, 80TR20, 80TR40.
Габаритные размеры:
- диаметр тиристора - 60 мм;
- диаметр контактной поверхности - 38 мм;
- высота - 20 мм.
Расшифровка маркировки тиристора:
Т143-500-10
Т - тиристор низкочастотный;
1 - порядковый номер модификации (разработки);
4 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
500 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
10 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт.
Условия эксплуатации тиристоров:
- Температура окружающей среды от -60 до +50 °С.
-
Атмосферное давление 86-106 кПа.
-
Относительная влажность 98% при температуре 35°С.
-
Окружающая среда взрывобезопасная, химически неактивная, исключающая воздействие различных излучений.
-
Выпадение инея и росы для исполнения УХЛ2, воздействие среды, зараженной плесневыми грибами, для исполнения Т2.
Основные технические характеристики тиристоров типа Т143-500:
- Средний ток в открытом состоянии: 500 А.
- Повторяющееся импульсное обратное напряжение и повторяющееся импульсное напряжение в закрытом состоянии в зависимости от класса тиристора равны: 400÷2000 В.
- Ударный ток в открытом состоянии не более 11 кА.
- Критическая скорость нарастания напряжения в закрытом состоянии при температуре перехода 125 °С в пределах от 500 В/мкс до 1600 В/мкс.
- Критическая скорость нарастания тока в открытом состоянии: 200 А/мкс при частоте следования импульсов 50 Гц и температуре перехода 125 °С.
- Импульсное напряжение в открытом состоянии не более 1,8 В.
- Повторяющийся импульсный обратный ток и повторяющийся импульсный ток в закрытом состоянии не более 30 мА.
- Отпирающий постоянный ток управления при температуре перехода 125 °С не менее 250 мА.
- Отпирающее постоянное напряжение управления при температуре перехода 125 °С не менее 2,5 В.
- Время выключения не более 160 мкс.
- Пороговое напряжение не более 1,1 В при максимально допустимой температуре перехода.
- Динамическое сопротивление не более 0,57 мОм при максимально допустимой температуре перехода.
- Тепловое сопротивление p-n переход-корпус не более 0,315 °C/Вт при двустороннем охлаждении.
- Температура p-n перехода в пределах от -60 до +125 °C.
Общие характеристики тиристоров Т143-500:
Наименование
тиристора
|
Максимально допустимые значения параметров при Тп=25°С
|
Значения параметров при Тп=25°С
|
Tj
|
IT(AV)
|
UDRM/URRM
|
IDRM/IRRM
|
ITSM
|
rT
|
(duD/dt)crit
|
(diT/dt)crit
|
UTM
|
UT(TO)
|
IL
|
IH
|
IGT
|
UGT
|
td
|
tq
|
Rthjc
|
А
|
В
|
мА
|
кА
|
МОм
|
В/мкс
|
А/мкс
|
В
|
В
|
мА
|
мА
|
мА
|
В
|
мкс
|
мкс
|
°С/Вт
|
°С
|
Т143-500-4
|
500
|
400
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-5
|
500
|
500
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-6
|
500
|
600
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-7
|
500
|
700
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-8
|
500
|
800
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-9
|
500
|
900
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-10
|
500
|
1000
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-11
|
500
|
1100
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-12
|
500
|
1200
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-13
|
500
|
1300
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-14
|
500
|
1400
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-15
|
500
|
1500
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-16
|
500
|
1600
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-17
|
500
|
1700
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-18
|
500
|
1800
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-19
|
500
|
1900
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Т143-500-20
|
500
|
2000
|
30
|
11
|
0,57
|
200…1600
|
200
|
1,8
|
1,1
|
1500
|
300
|
300
|
3,5
|
3
|
160…500
|
0,0315
|
-60…+125
|
Условные обозначения электрических параметров низкочастотных тиристоров:
• IT(AV) - Максимально допустимый средний ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Максимальное повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление тиристора.
• (dVD/dt) crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt) crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение тиристора.
• IL - Ток включения тиристора.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения.
• tq - Время выключения.
• Rthjc - Тепловое сопротивление переход- корпус тиристора.
• Tj - Температура перехода тиристора.
