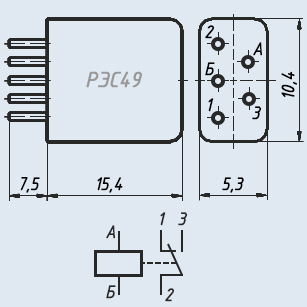

РЭС-49 - герметичное, двухпозиционное, одностабильное, с одним переключающим контактом реле постоянного тока предназначено для коммутации электрических цепей постоянного тока.
Реле РЭС-49 соответствует ГОСТ16121-86 и техническим условиям РСО.453.011ТУ.
|
|
Температура окружающей среды от -60ºС до +60ºС.
Относительная влажность до 98% при температуре +35ºС.
Атмосферное давление от 133•10-5 до 213 кПа.
■ Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
- в нормальных климатических условиях не менее 200 МОм;
- в условиях повышенной влажности не менее 10 МОм;
- при максимальной температуре не менее 20 МОм.
■ Электрическая прочность изоляции:
- между токоведущими элементами 180 В;
- между токоведущими элементами и корпусом 350 В.
■ Время срабатывания не более 3 мс.
■ Время топускания не более 2 мс.
■ Масса реле: 3,5 г.
Исполнение реле | Сопротивление обмотки, Ом | Ток, мА | Рабочее напряжение, В | |
---|---|---|---|---|
cрабатывания | отпускания | |||
РЭС-49 РС4.569.421-00.01 |
1520÷2185 |
8 |
1,6 |
22÷36 |
РЭС-49 РС4.569.421-00.02 |
1520÷2185 |
8 |
1,6 |
22÷36 |
РЭС-49 РС4.569.421-01.01 |
640÷960 |
12 |
2,2 |
16÷20 |
РЭС-49 РС4.569.421-01.02 |
640÷960 |
12 |
2,2 |
16÷20 |
РЭС-49 РС4.569.421-02.01 |
230÷310 |
22 |
4 |
10÷16 |
РЭС-49 РС4.569.421-02.02 |
230÷310 |
22 |
4 |
10÷16 |
РЭС-49 РС4.569.421-03.01 |
55÷71 |
50 |
10 |
5÷8 |
РЭС-49 РС4.569.421-03.02 |
55÷71 |
50 |
10 |
5÷8 |
РЭС-49 РС4.569.421-04.01 |
1520÷2185 |
8 |
1,2 |
22÷36 |
РЭС-49 РС4.569.421-04.02 |
1520÷2185 |
8 |
1,2 |
22÷36 |
РЭС-49 РС4.569.421-05.01 |
1520÷2185 |
8 |
1,6 |
22÷36 |
РЭС-49 РС4.569.421-05.02 |
1520÷2185 |
8 |
1,6 |
22÷36 |
РЭС-49 РС4.569.421-06.01 |
640÷960 |
12 |
2,2 |
16÷20 |
РЭС-49 РС4.569.421-06.02 |
640÷960 |
12 |
2,2 |
16÷20 |
РЭС-49 РС4.569.421-07.01 |
1520÷2185 |
8 |
1,2 |
21÷36 |
РЭС-49 РС4.569.421-07.02 |
1520÷2185 |
8 |
1,2 |
21÷36 |
РЭС-49 РС4.569.421-08.01 |
230÷310 |
22 |
4 |
10÷16 |
РЭС-49 РС4.569.421-08.02 |
230÷310 |
22 |
4 |
10÷16 |
РЭС-49 РС4.569.421-09.01 |
55÷71 |
50 |
10 |
5÷8 |
РЭС-49 РС4.569.421-09.02 |
55÷71 |
50 |
10 |
5÷8 |
РЭС-49 РС4.569.421-10.01 |
1520÷2185 |
8 |
0,8 |
24÷30 |
РЭС-49 РС4.569.421-10.02 |
1520÷2185 |
8 |
0,8 |
24÷30 |
РЭС-49 РС4.569.421-11.01 |
1520÷2185 |
8 |
0,8 |
24÷30 |
РЭС-49 РС4.569.421-11.02 |
1520÷2185 |
8 |
0,8 |
24÷30 |
