Конденсаторы металлобумажные высоковольтные импульсные МБГО-1, МБГО-2, технические характеристики, электрические параметры, габаритные размеры, чертеж, описание




Конденсаторы металлобумажные высоковольтные импульсные МБГО-1, МБГО-2, технические характеристики, электрические параметры, габаритные размеры, чертеж, описание

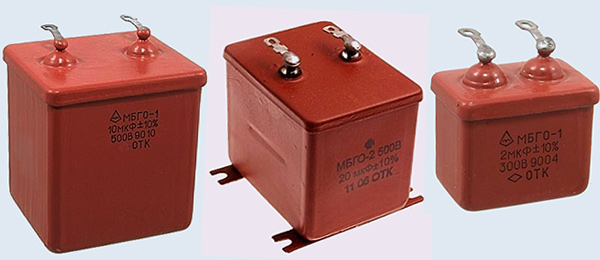

Конденсаторы МБГО-1, МБГО-2 предназначены для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоемкостью.

Конденсаторы изготовляют в металлических прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами.

Выпускаются согласно техническим условиям ОЖ0.462.124 ТУ приемка «1».

По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин.



МБГО

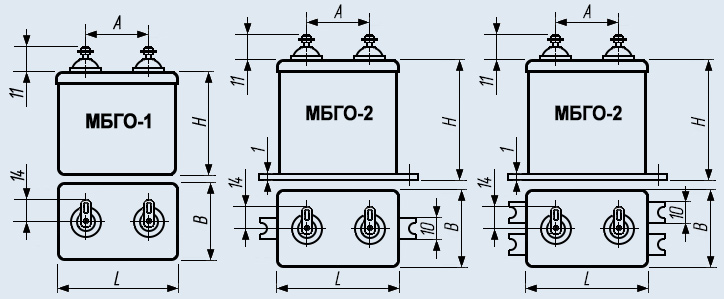

Рис 1. Габаритный чертёж конденсаторов МБГО.

Основные параметры конденсаторов МБГО:

■ Номинальное напряжение : 160 В, 315 В, 400 В, 500В, 630 В;

■ Номинальная емкость: от 1мкФ до 30 мкф;

■ Допускаемое отклонение емкости :±10%; ±20%;

■ Тангенс угла диэлектрических потерь, не более, - 0,015;

■ Сопротивление изоляции между выводами, для конденсаторов с номинальной емкостью до 0,25 мкФ, не менее 800 МОм;

■ Сопротивление изоляции между соединенными вместе выводами и корпусом конденсатора, не менее 5000 Мом.


Предельные эксплуатационные характеристики МБГО:

■ Температура окружающей среды: от -60 C до +60 C;

■ Относительная влажность воздуха:

     - для исполнения «В» при температуре 35 C - 98 %;

     - для исполнения «УХЛ» при температуре 25 C - 98 %;

■ Минимальная наработка : 20000 часов;

■ Электрические параметры конденсаторов в течение наработки должны соответствовать нормам:

     - изменение емкости ΔС, не более  ±10 %;

     - тангенс угла потерь , не более  0,025.


Габаритные и номинальные параметры конденсаторов МБГО:

Напряжение Емкость Размеры (LхBхH) Масса
В мкФ мм г
160 2 31х16х25 30
160 4 31х21х25 40
160 10 46х16х50 80
160 20 46х31х50 140
160 30 46х41х50 180
300 1 31х11х25 25
300 2 21х21х25 40
300 4 46х11х50 70
300 10 46х21х50 110
300 20 46х41х50 180
300 30 46х56х50 230
400 1 31х16х25 30
400 2 31х26х25 45
400 4 46х16х50 80
400 10 46х31х50 140
400 20 46х61х50 250
500 0,5 31х11х25 25
500 1 31х21х25 40
500 2 46х11х50 70
500 4 46х21х50 115
500 10 46х41х50 180
500 20 46х76х50 300
630 0,25 31х11х25 25
630 0,5 31х16х25 30
630 1 31х26х25 45
630 2 46х16х50 80
630 4 46х26х50 125
630 10 46х56х50 230
