1А402Г
Артикул:
1А402Г
Номенклатурный номер: 67710
1А402Г
Купить:
204.00 руб.
Цена с НДС
Спросить о 1А402Г
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
1А402Г
Диоды СВЧ 1А402Г германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 3..6см.
Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приведен на этикетке.
Маркируются цветными полосками и точками у положительного вывода: 1А402А - одной красной точкой; 1А102Б - двумя красными точками; 1А402В - одной красной полоской; 1А402Г - двумя красными полосками; ГА402А - одной голубой точкой; ГА402Б - двумя голубыми точками; ГА402В - одной голубой полоской; ГА402Г - двумя голубыми полосками.
Масса диода не более 0,6 г.

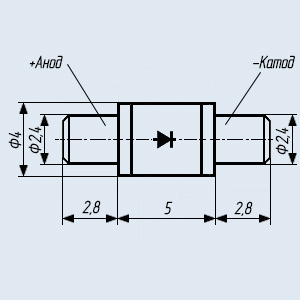

Тип корпуса: КДЮ-118-2.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТР3.369.003ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 1А402Г, ТР3.369.003 ТУ;
- диод СВЧ ГА402Г, ТР3.360.104 ТУ.
Основные технические параметры СВЧ диода 1А402Г:
Постоянная времени при Uобр=10 В, f=2000±200 МГц, не более:
- 1А402А, ГА402А ..... 1,2 пс
- 1А402Б, ГА402Б ..... 0,9 пс
- 1А402В, 1А402Г, ГА402В, ГА402Г ..... 0,75 пс
Пробивное напряжение при Iобр=10 мкА, не менее:
- При Т=+25 °С ..... 15 В
- При Т=-60 °С ..... 12 В
Постоянный обратный ток при Uобр=10 В, не более:
- При Т=+25°С ..... 0,5 мкА
- При Т=+70°С ..... 3 мкА
Емкость корпуса ..... 0,23..0,29 пФ
Индуктивность диода, не более ..... 2 нГн
Предельные эксплуатационные данные:
Рассеиваемая мощность ..... 50 мВт
Рассеиваемая мощность при кратковременном воздействии (не более 5 мин) ..... 100 мВт
Импульсная рассеиваемая мощность при tи≤4 мкс и Q≥1000 ..... 2,5 Вт
Импульсная рассеиваемая мощность при кратковременном воздействии (не более 5 мин), tи≤4 мкс и Q≥1000 ..... 5 Вт
Энергия СВЧ импульсов ..... 0,7*10-7 Дж
Температура окружающей среды ..... -60..+70 °С.
Расшифровка маркировки СВЧ диода:
1А402Г
1 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 1 - германиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
4 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 4 - параметрические диоды;
02 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию по параметрам диода сверхвысокочастотного.
Диоды СВЧ 1А402Г германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 3..6см.
Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приведен на этикетке.
Маркируются цветными полосками и точками у положительного вывода: 1А402А - одной красной точкой; 1А102Б - двумя красными точками; 1А402В - одной красной полоской; 1А402Г - двумя красными полосками; ГА402А - одной голубой точкой; ГА402Б - двумя голубыми точками; ГА402В - одной голубой полоской; ГА402Г - двумя голубыми полосками.
Масса диода не более 0,6 г.
Тип корпуса: КДЮ-118-2.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТР3.369.003ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 1А402Г, ТР3.369.003 ТУ;
- диод СВЧ ГА402Г, ТР3.360.104 ТУ.
Основные технические параметры СВЧ диода 1А402Г:
Постоянная времени при Uобр=10 В, f=2000±200 МГц, не более:
- 1А402А, ГА402А ..... 1,2 пс
- 1А402Б, ГА402Б ..... 0,9 пс
- 1А402В, 1А402Г, ГА402В, ГА402Г ..... 0,75 пс
Пробивное напряжение при Iобр=10 мкА, не менее:
- При Т=+25 °С ..... 15 В
- При Т=-60 °С ..... 12 В
Постоянный обратный ток при Uобр=10 В, не более:
- При Т=+25°С ..... 0,5 мкА
- При Т=+70°С ..... 3 мкА
Емкость корпуса ..... 0,23..0,29 пФ
Индуктивность диода, не более ..... 2 нГн
Предельные эксплуатационные данные:
Рассеиваемая мощность ..... 50 мВт
Рассеиваемая мощность при кратковременном воздействии (не более 5 мин) ..... 100 мВт
Импульсная рассеиваемая мощность при tи≤4 мкс и Q≥1000 ..... 2,5 Вт
Импульсная рассеиваемая мощность при кратковременном воздействии (не более 5 мин), tи≤4 мкс и Q≥1000 ..... 5 Вт
Энергия СВЧ импульсов ..... 0,7*10-7 Дж
Температура окружающей среды ..... -60..+70 °С.
Расшифровка маркировки СВЧ диода:
1А402Г
1 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 1 - германиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
4 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 4 - параметрические диоды;
02 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию по параметрам диода сверхвысокочастотного.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики параметрических СВЧ диодов
1А402А, 1А402Б, 1А402В, 1А402Г, ГА402А, ГА402Б, ГА402В, ГА402Г:Наименование
параметрического СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f РАБ τ U ПРОБ I ОБР C ПЕР C КОР L Д P РАС P РАС. КР P РАС. И P РАС. И. КР W СВЧ ГГц пс В мкА пФ пФ нГн мВт мВт Вт Вт эрг °C 1А402А 5,0…10,0 <1,2 >15,0 <0,5 <0,3 0,23…0,29 <2,0 50 100 2,5 5 0,7 -60…+70 1А402Б 5,0…10,0 <0,9 >15,0 <0,5 <0,16 0,23…0,29 <2,0 50 100 2,5 5 0,7 -60…+70 1А402В 5,0…10,0 <0,75 >15,0 <0,5 <0,13 0,23…0,29 <2,0 50 100 2,5 5 0,7 -60…+70 1А402Г 5,0…10,0 <0,75 >15,0 <0,5 <0,16 0,23…0,29 <2,0 50 100 2,5 5 0,7 -60…+70 ГА402А 5,0…10,0 <1,2 >15,0 <0,5 <0,3 0,23…0,29 <2,0 50 100 2,5 5 0,7 -60…+70 ГА402Б 5,0…10,0 <0,9 >15,0 <0,5 <0,16 0,23…0,29 <2,0 50 100 2,5 5 0,7 -60…+70 ГА402В 5,0…10,0 <0,75 >15,0 <0,5 <0,13 0,23…0,29 <2,0 50 100 2,5 5 0,7 -60…+70 ГА402Г 5,0…10,0 <0,75 >15,0 <0,5 <0,16 0,23…0,29 <2,0 50 100 2,5 5 0,7 -60…+70
Условные обозначения электрических параметров параметрических СВЧ диодов:
f РАБ - Рабочий диапазон частот. τ - Постоянная времени параметрического СВЧ диода. U ПРОБ - Пробивное напряжение СВЧ диода. I ОБР - Постоянный обратный ток СВЧ диода. C ПЕР - Емкость перехода СВЧ диода. C КОР - Емкость корпуса СВЧ диода. L Д - Индуктивность СВЧ диода. P РАС - Рассеиваемая мощность СВЧ диода. P РАС. КР - Рассеиваемая мощность при кратковременном воздействии. P РАС. И - Импульсная рассеиваемая мощность СВЧ диода. P РАС. И. КР - Импульсная рассеиваемая мощность при кратковременном воздействии. W СВЧ И - Энергия СВЧ импульсов. T ОКР - Диапазон рабочей температуры окружающей среды. -
