2А506Г
Артикул:
2А506Г
Номенклатурный номер: 62885
2А506Г
Купить:
228.00 руб.
Цена с НДС
Спросить о 2А506Г
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А506Г
Диоды 2А506Г кремниевые, сплавные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа n-i-p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях, аттенюаторах сантиметрового диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана плесневых грибов, инея и росы, пониженного и повышенного давления.

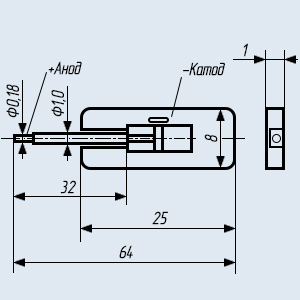

Выпускаются в бескорпусном исполнении с гибкими выводами.
Тип диода приводится на корпусе диода.
Положительный вывод - гибкий.
Масса диода не более 2,5 г для 2А506А, 2А506Б, 2А506В, 2А506Г и 2,0 г для 2А506Д.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТР3.360.066ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
-диод СВЧ 2А506Г, ТР3.360.066 ТУ.
Основные технические параметры СВЧ диода 2А506Г:
• Потери пропускания: не более 0,4 дБ;
• Потери запирания: не менее 18 дБ;
• Время прямого восстановления: не более 6 мкс;
• Время обратного восстановления: не более 60 мкс;
• Постоянное обратное напряжение: 100 В;
• Непрерывная рассеиваемая мощность: 2 Вт;
• Значение допустимого статического потенциала: 2000 В;
• Температура окружающей среды: -60...+125°С;
• Минимальная наработка: 2000 ч;
• Срок сохраняемости: 12 лет.
Расшифровка маркировки СВЧ диода:
2А506Г
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
06 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию по параметрам СВЧ диода.
Диоды 2А506Г кремниевые, сплавные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа n-i-p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях, аттенюаторах сантиметрового диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана плесневых грибов, инея и росы, пониженного и повышенного давления.
Выпускаются в бескорпусном исполнении с гибкими выводами.
Тип диода приводится на корпусе диода.
Положительный вывод - гибкий.
Масса диода не более 2,5 г для 2А506А, 2А506Б, 2А506В, 2А506Г и 2,0 г для 2А506Д.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТР3.360.066ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
-диод СВЧ 2А506Г, ТР3.360.066 ТУ.
Основные технические параметры СВЧ диода 2А506Г:
• Потери пропускания: не более 0,4 дБ;
• Потери запирания: не менее 18 дБ;
• Время прямого восстановления: не более 6 мкс;
• Время обратного восстановления: не более 60 мкс;
• Постоянное обратное напряжение: 100 В;
• Непрерывная рассеиваемая мощность: 2 Вт;
• Значение допустимого статического потенциала: 2000 В;
• Температура окружающей среды: -60...+125°С;
• Минимальная наработка: 2000 ч;
• Срок сохраняемости: 12 лет.
Расшифровка маркировки СВЧ диода:
2А506Г
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
06 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию по параметрам СВЧ диода.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики переключательных СВЧ диодов
2А506А, 2А506Б, 2А506В, 2А506Г, 2А506Д, 2А506Е:Наименование
переключательного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР L ПР L З U ПРОБ r ПР t ВОС.ПР t ВОС.ОБР C Д C КОР U ОБР I ПР P РАС P РАС. И ΔU дБ дБ В Ом мкс мкс пФ пФ В мА Вт кВт В °C 2А506А <0,4 >22,0 - - <6,0 <60,0 - - 100 - 2 2 - -60…+125 2А506Б <0,4 >18,0 - - <6,0 <60,0 - - 100 - 2 2 - -60…+125 2А506В <0,4 >22,0 - - <6,0 <60,0 - - 100 - 2 2 - -60…+125 2А506Г <0,4 >18,0 - - <6,0 <60,0 - - 100 - 2 2 - -60…+125 2А506Д <0,7 >22,0 - - <6,0 <60,0 - - 100 - 2 2 - -60…+125 2А506Е <0,4 >18,0 - - <6,0 <60,0 - - 100 - 2 2 - -60…+125
Условные обозначения электрических параметров переключательных СВЧ диодов:
L ПР - Потери пропускания СВЧ диода. L З - Потери запирания СВЧ диода. U ПРОБ - Пробивное напряжение диода. r ПР - Прямое сопротивление потерь переключательного СВЧ диода. t ВОС. ПР - Время прямого восстановления диода. t ВОС. ОБР - Время обратного восстановления диода. C Д - Общая емкость СВЧ диода. C ПЕР - Емкость перехода диода. C КОР - Емкость корпуса диода. U ОБР - Постоянное обратное напряжение. I ПР - Постоянный прямой ток. P РАС - Рассеиваемая мощность СВЧ диода. P РАС. И - Импульсная рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T ОКР - Диапазон рабочей температуры окружающей среды. -
