2А522А-5
Артикул:
2А522А-5
Номенклатурный номер: 78605
2А522А-5
Купить:
504.00 руб.
Цена с НДС
Спросить о 2А522А-5
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А522А-5
Диоды 2А522А-5 кремниевые, планарно-эпитаксиальные, ограничительные.
Предназначены для применения в устройствах ограничения и стабилизации СВЧ-мощности, защиты входных цепей приемников сантиметрового и дециметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

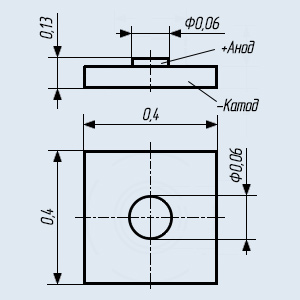

Выпускаются в бескорпусном исполнении с гибкими выводами на кристаллодержателе.
Тип прибора приводится на этикетке.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТТ0.336.019ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А522А-5, ТТ0.360.019 ТУ.
Расшифровка маркировки СВЧ диода:
2А522А-5
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
22 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
5 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 5 - бескорпусной прибор с контактными площадками без кристаллодержателя (подложки) и без выводов.
Диоды 2А522А-5 кремниевые, планарно-эпитаксиальные, ограничительные.
Предназначены для применения в устройствах ограничения и стабилизации СВЧ-мощности, защиты входных цепей приемников сантиметрового и дециметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Выпускаются в бескорпусном исполнении с гибкими выводами на кристаллодержателе.
Тип прибора приводится на этикетке.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТТ0.336.019ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А522А-5, ТТ0.360.019 ТУ.
Расшифровка маркировки СВЧ диода:
2А522А-5
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
22 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
5 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 5 - бескорпусной прибор с контактными площадками без кристаллодержателя (подложки) и без выводов.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики ограничительных СВЧ диодов
2А522А-5:Наименование
ограничительного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР L ПР L З U ПРОБ r ПР t ВОС.ПР t ВОС.ОБР C Д C КОР U ОБР I ПР P РАС P РАС. И ΔU дБ дБ В Ом мкс мкс пФ пФ В мА мВт мВт В °C 2А522А-5 - - - - - - 0,2…0,6 - 5 100 0,3 40 10 -60…+125
Условные обозначения электрических параметров ограничительных СВЧ диодов:
L ПР - Потери пропускания СВЧ диода. L З - Потери запирания СВЧ диода. U ПРОБ - Пробивное напряжение диода. r ПР - Прямое сопротивление потерь СВЧ диода. t ВОС. ПР - Время прямого восстановления диода. t ВОС. ОБР - Время обратного восстановления диода. C Д - Общая емкость СВЧ диода. C ПЕР - Емкость перехода диода. C КОР - Емкость корпуса диода. U ОБР - Постоянное обратное напряжение. I ПР - Постоянный прямой ток. P РАС - Рассеиваемая мощность СВЧ диода. P РАС. И - Импульсная рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T ОКР - Диапазон рабочей температуры окружающей среды. -
