2А526А-5
Артикул:
2А526А-5
Номенклатурный номер: 62587
2А526А-5
Купить:
504.00 руб.
Цена с НДС
Спросить о 2А526А-5
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А526А-5
Диоды 2А526А-5 кремниевые, поверхностно-ориентированные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях, аттенюаторах дециметрового диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

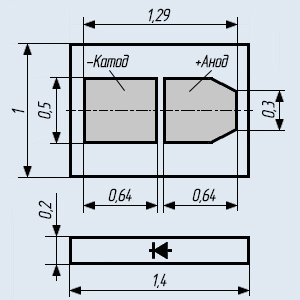

Выпускаются в бескорпусном исполнении с жесткими выводами без кристаллодержателя без выводов.
Тип диода приводится на вкладыше.
Масса диода не более 0,004 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТР3.362.112ТУ.
Аналог: DC2519A.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А526А-5, ТР3.362.112 ТУ.
Основные технические параметры СВЧ диода 2А526А-5:
• Критическая частота переключения диода: не менее 27 ГГц;
• Прямое сопротивление потерь: не более 2,5 Ом;
• Накопленный заряд диода: не более 30 нКл;
• Пробивное напряжение: не менее 45 В;
• Постоянное обратное напряжение: не более 15 В;
• Постоянный прямой ток: не более 100 мА;
• Непрерывная рассеиваемая мощность: не менее 0,08 Вт;
• Температура окружающей среды: -60...+125 °С;
• Минимальная наработка: 25000 ч;
• Срок сохраняемости: 25 лет.
Расшифровка маркировки СВЧ диода:
2А526А-5
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
26 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
5 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 5 - бескорпусной прибор с контактными площадками без кристаллодержателя (подложки) и без выводов.
Диоды 2А526А-5 кремниевые, поверхностно-ориентированные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях, аттенюаторах дециметрового диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Выпускаются в бескорпусном исполнении с жесткими выводами без кристаллодержателя без выводов.
Тип диода приводится на вкладыше.
Масса диода не более 0,004 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТР3.362.112ТУ.
Аналог: DC2519A.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А526А-5, ТР3.362.112 ТУ.
Основные технические параметры СВЧ диода 2А526А-5:
• Критическая частота переключения диода: не менее 27 ГГц;
• Прямое сопротивление потерь: не более 2,5 Ом;
• Накопленный заряд диода: не более 30 нКл;
• Пробивное напряжение: не менее 45 В;
• Постоянное обратное напряжение: не более 15 В;
• Постоянный прямой ток: не более 100 мА;
• Непрерывная рассеиваемая мощность: не менее 0,08 Вт;
• Температура окружающей среды: -60...+125 °С;
• Минимальная наработка: 25000 ч;
• Срок сохраняемости: 25 лет.
Расшифровка маркировки СВЧ диода:
2А526А-5
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
26 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
5 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 5 - бескорпусной прибор с контактными площадками без кристаллодержателя (подложки) и без выводов.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики переключательных СВЧ диодов
2А526А-5:Наименование
переключательного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР L ПР L З U ПРОБ r ПР t ВОС.ПР t ВОС.ОБР C Д C ПЕР U ОБР I ПР P РАС P РАС. И ΔU дБ дБ В Ом мкс мкс пФ пФ В мА Вт кВт В °C 2А526А-5 - - >45 <2,5 - - - <0,1 15 100 0,1 - - -60…+125
Условные обозначения электрических параметров переключательных СВЧ диодов:
L ПР - Потери пропускания СВЧ диода. L З - Потери запирания СВЧ диода. U ПРОБ - Пробивное напряжение диода. r ПР - Прямое сопротивление потерь переключательного СВЧ диода. t ВОС. ПР - Время прямого восстановления диода. t ВОС. ОБР - Время обратного восстановления диода. C Д - Общая емкость СВЧ диода. C ПЕР - Емкость перехода диода. C КОР - Емкость корпуса диода. U ОБР - Постоянное обратное напряжение. I ПР - Постоянный прямой ток. P РАС - Рассеиваемая мощность СВЧ диода. P РАС. И - Импульсная рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T ОКР - Диапазон рабочей температуры окружающей среды. -
