2А533А-3
Артикул:
2А533А-3
Номенклатурный номер: 62494
2А533А-3
Купить:
324.00 руб.
Цена с НДС
Спросить о 2А533А-3
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А533А-3
Диоды 2А533А-3 кремниевые, планарные, поверхностно-ориентированные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.

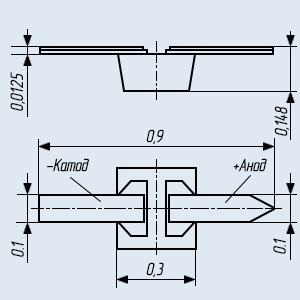

Предназначены для применения в переключающих устройствах, модуляторах, аттенюаторах СВЧ-диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления. Выпускаются в бескорпусном исполнении с гибкими балочными выводами.
Тип диода приводится на вкладыше.
Масса диода не более 0,001 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.095ТУ.
Аналог: MA4P802.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А533А-3, аА0.339.095 ТУ.
Расшифровка маркировки СВЧ диода:
2А533А-3
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
33 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
3 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 3 - бескорпусной прибор с жёсткими выводами без кристаллодержателя (подложки).
Диоды 2А533А-3 кремниевые, планарные, поверхностно-ориентированные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, аттенюаторах СВЧ-диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления. Выпускаются в бескорпусном исполнении с гибкими балочными выводами.
Тип диода приводится на вкладыше.
Масса диода не более 0,001 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.095ТУ.
Аналог: MA4P802.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А533А-3, аА0.339.095 ТУ.
Расшифровка маркировки СВЧ диода:
2А533А-3
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
33 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
3 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 3 - бескорпусной прибор с жёсткими выводами без кристаллодержателя (подложки).
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики переключательных СВЧ диодов
2А533А-3:Наименование
переключательного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f КР Q НК U ПРОБ r ПР t ВОС.ПР t ВОС.ОБР C Д C ПЕР U ОБР I ПР P РАС P РАС. И ΔU ГГц нКл В Ом нс нс пФ пФ В мА Вт Вт В °C 2А533А-3 >200 <15 - <6,0 50…250 50…250 - <0,05 70 100 0,1 - 100 -60…+100
Условные обозначения электрических параметров переключательных СВЧ диодов:
f КР - Критическая частота СВЧ диода. Q НК - Накопленный заряд СВЧ диода. L ПР - Потери пропускания диода. L З - Потери запирания диода. U ПРОБ - Пробивное напряжение диода. r ПР - Прямое сопротивление потерь переключательного СВЧ диода. t ВОС. ПР - Время прямого восстановления диода. t ВОС. ОБР - Время обратного восстановления диода. C Д - Общая емкость СВЧ диода. C ПЕР - Емкость перехода диода. C КОР - Емкость корпуса диода. U ОБР - Постоянное обратное напряжение. I ПР - Постоянный прямой ток. P РАС - Рассеиваемая мощность СВЧ диода. P РАС. И - Импульсная рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T ОКР - Диапазон рабочей температуры окружающей среды. 2А533А-3 - СВЧ pin-диод бескорпусной кремниевый переключательный Размер: 340,9 кб -
