2А536А-6
Артикул:
2А536А-6
Номенклатурный номер: 61429
2А536А-6
Купить:
1 716.00 руб.
Цена с НДС
Спросить о 2А536А-6
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А536А-6
Диоды 2А536А-6 кремниевые, эпитаксиальные, переключательные.
Предназначены для применения в переключающих устройствах, модуляторах, аттенюаторах, фазовращателях сантиметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

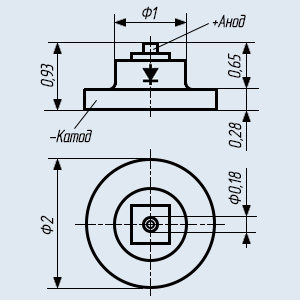

Выпускаются в бескорпусном исполнении с жесткими выводами без кристаллодержателя 2А536А-5, 2А536Б-5, КА536А-5, КА536Б-5, КА536В-5 и на кристаллодержателе 2А536А-6, 2А536Б-6, КА536А-6, КА536Б-6, КА536В-6.
Тип диода приводится на этикетке. Положительный электрод имеет меньшие размеры.
Масса диодов 2А536А-5, КА536А-5 - не более 0,0003 г, 2А536А-6, КА536А-6 - не более 0,02 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.116ТУ.
Аналог: MA4P303.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А536А-6, аАО.339.116 ТУ;
- диод СВЧ КА536А-6, aA0.336.322 ТУ.
Основные технические параметры СВЧ диода 2А536А-6:
• Общая емкость диода: не более 0,16 пФ;
• Прямое сопротивление потерь: не более 1,5 Ом;
• Критическая частота переключения диода: не менее 300 ГГц;
• Накопленный заряд: не более 250 нКл;
• Пробивное напряжение: не менее 300 В;
• Постоянное обратное напряжение: не более 150 В;
• Постоянный прямой ток: не более 150 мА;
• Значение допустимого статического потенциала: 30 В;
• Постоянная рассеиваемая мощность: не более 1 Вт;
• Температура окружающей среды: -60...+85 °С;
• Минимальная наработка: 10000 ч;
• Срок сохраняемости: 25 лет.
Расшифровка маркировки СВЧ диода:
2А536А-6
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
36 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
6 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 6 - бескорпусной прибор с контактными площадками на кристаллодержателе без выводов.
Диоды 2А536А-6 кремниевые, эпитаксиальные, переключательные.
Предназначены для применения в переключающих устройствах, модуляторах, аттенюаторах, фазовращателях сантиметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Выпускаются в бескорпусном исполнении с жесткими выводами без кристаллодержателя 2А536А-5, 2А536Б-5, КА536А-5, КА536Б-5, КА536В-5 и на кристаллодержателе 2А536А-6, 2А536Б-6, КА536А-6, КА536Б-6, КА536В-6.
Тип диода приводится на этикетке. Положительный электрод имеет меньшие размеры.
Масса диодов 2А536А-5, КА536А-5 - не более 0,0003 г, 2А536А-6, КА536А-6 - не более 0,02 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.116ТУ.
Аналог: MA4P303.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А536А-6, аАО.339.116 ТУ;
- диод СВЧ КА536А-6, aA0.336.322 ТУ.
Основные технические параметры СВЧ диода 2А536А-6:
• Общая емкость диода: не более 0,16 пФ;
• Прямое сопротивление потерь: не более 1,5 Ом;
• Критическая частота переключения диода: не менее 300 ГГц;
• Накопленный заряд: не более 250 нКл;
• Пробивное напряжение: не менее 300 В;
• Постоянное обратное напряжение: не более 150 В;
• Постоянный прямой ток: не более 150 мА;
• Значение допустимого статического потенциала: 30 В;
• Постоянная рассеиваемая мощность: не более 1 Вт;
• Температура окружающей среды: -60...+85 °С;
• Минимальная наработка: 10000 ч;
• Срок сохраняемости: 25 лет.
Расшифровка маркировки СВЧ диода:
2А536А-6
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
36 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
6 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 6 - бескорпусной прибор с контактными площадками на кристаллодержателе без выводов.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики переключательных СВЧ диодов
2А536А-6, 2А536Б-6, 2А536В-6, КА536А-6, КА536Б-6, КА536В-6:Наименование
переключательного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f КР Q НК U ПРОБ r ПР t ВОС.ПР t ВОС.ОБР C Д C КОР U ОБР I ПР P РАС P РАС. И ΔU ГГц нКл В Ом мкс мкс пФ пФ В мА Вт кВт В °C 2А536А-6 >300 150 >300 <1,5 - - 0,08…0,16 - 150 150 1 - 30 -60…+85 2А536Б-6 >300 150 >300 <1,5 - - 0,12…0,2 - 150 150 1 - 30 -60…+85 2А536В-6 >300 150 >550 <1,5 - - 0,08…0,16 - 150 150 1 - 30 -60…+85 КА536А-6 >300 150 >300 <1,5 - - 0,08…0,16 - 150 150 1 - 30 -60…+85 КА536Б-6 >300 150 >300 <1,5 - - 0,12…0,2 - 150 150 1 - 30 -60…+85 КА536В-6 >300 150 >100 <1,5 - - 0,1…0,25 - 150 150 1 - 30 -60…+85
Условные обозначения электрических параметров переключательных СВЧ диодов:
f КР - Критическая частота СВЧ диода. Q НК - Накопленный заряд СВЧ диода. L ПР - Потери пропускания диода. L З - Потери запирания диода. U ПРОБ - Пробивное напряжение диода. r ПР - Прямое сопротивление потерь переключательного СВЧ диода. t ВОС. ПР - Время прямого восстановления диода. t ВОС. ОБР - Время обратного восстановления диода. C Д - Общая емкость СВЧ диода. C ПЕР - Емкость перехода диода. C КОР - Емкость корпуса диода. U ОБР - Постоянное обратное напряжение. I ПР - Постоянный прямой ток. P РАС - Рассеиваемая мощность СВЧ диода. P РАС. И - Импульсная рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T ОКР - Диапазон рабочей температуры окружающей среды. -
