2А544А-5
Артикул:
2А544А-5
Номенклатурный номер: 75443
2А544А-5
Купить:
324.00 руб.
Цена с НДС
Спросить о 2А544А-5
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А544А-5

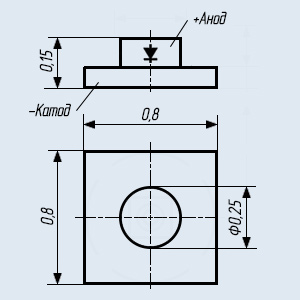

СВЧ диод 2А544А-5 бескорпусной переключательный, предназначен для внутреннего монтажа в гибридных интегральных схемах, микросборках и блоках СВЧ аппаратуры.
Масса диода не более 0,001 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.280ТУ.
Аналог: KS7522.
Гарантийный срок хранения - 25 лет со дня изготовления.
Расшифровка маркировки СВЧ диода:
2А544А-5
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
44 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
5 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 5 - бескорпусной прибор с контактными площадками без кристаллодержателя (подложки) и без выводов.
СВЧ диод 2А544А-5 бескорпусной переключательный, предназначен для внутреннего монтажа в гибридных интегральных схемах, микросборках и блоках СВЧ аппаратуры.
Масса диода не более 0,001 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.280ТУ.
Аналог: KS7522.
Гарантийный срок хранения - 25 лет со дня изготовления.
Расшифровка маркировки СВЧ диода:
2А544А-5
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
5 - цифра, определяющая основные функциональные возможности диодов, где 5 - переключательные и ограничительные диоды;
44 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
5 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 5 - бескорпусной прибор с контактными площадками без кристаллодержателя (подложки) и без выводов.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики переключательных СВЧ диодов
2А544А-5:Наименование
переключательного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f КР Q НК U ПРОБ r ПР t ВОС.ПР t ВОС.ОБР C Д C КОР U ОБР I ПР P РАС P РАС. И ΔU ГГц нКл В Ом мкс мкс пФ пФ В мА Вт кВт В °C 2А544А-5 100…450 <3,0 >60 <1,5 - - - 0,4…1,5 30 150 1 200 30 -60…+100
Условные обозначения электрических параметров переключательных СВЧ диодов:
f КР - Критическая частота СВЧ диода. Q НК - Накопленный заряд СВЧ диода. L ПР - Потери пропускания диода. L З - Потери запирания диода. U ПРОБ - Пробивное напряжение диода. r ПР - Прямое сопротивление потерь переключательного СВЧ диода. t ВОС. ПР - Время прямого восстановления диода. t ВОС. ОБР - Время обратного восстановления диода. C Д - Общая емкость СВЧ диода. C ПЕР - Емкость перехода диода. C КОР - Емкость корпуса диода. U ОБР - Постоянное обратное напряжение. I ПР - Постоянный прямой ток. P РАС - Рассеиваемая мощность СВЧ диода. P РАС. И - Импульсная рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T ОКР - Диапазон рабочей температуры окружающей среды. -
