2А613А
Артикул:
2А613А
Номенклатурный номер: 59786
2А613А
Купить:
2 244.00 руб.
Цена с НДС
Спросить о 2А613А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А613А
Диоды 2А613А кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты метрового и дециметрового диапазонов длин волн.

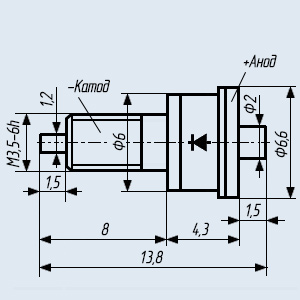

Выпускаются в металлокерамическом корпусе типа КД-120 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Тип диода на корпусе обозначается точкой: диод типа 2А613А - одна черная точка; диод типа 2А613Б - две черных точки.
Масса диода не более 2,0 г.Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «ВП» ФЫ0.336.028ТУ;
- приемка «ОСМ» ФЫ0.336.028ТУ; П0.070.052.
Аналог: PH1254-2, PH1264-2, PL0144-2.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А613А, aA0.336.028 ТУ;
- диод СВЧ КА613А, аА0.339.179 ТУ.
Основные технические параметры СВЧ диода 2А613А:
• Предельная частота диода: не менее 10 ГГц;
• Общая емкость: 4,0...8,0 пФ;
• Постоянный обратный ток: не более 100 мкА;
• Емкость корпуса: не более 0,85 пФ;
• Индуктивность диода: не более 5 нГн;
• Постоянное обратное напряжение: не более 80 В;
• Непрерывная рассеиваемая СВЧ-мощность: не более 10 Вт;
• Значение допустимого статического потенциала: 100 В;
• Температура окружающей среды: -60...+125 °С;
• Минимальная наработка: 15000 ч;
• Срок сохраняемости: 25 лет.
Расшифровка маркировки СВЧ диода:
2А613А
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
6 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 6 - умножительные и настроечные диоды;
13 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода.
Диоды 2А613А кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты метрового и дециметрового диапазонов длин волн.
Выпускаются в металлокерамическом корпусе типа КД-120 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Тип диода на корпусе обозначается точкой: диод типа 2А613А - одна черная точка; диод типа 2А613Б - две черных точки.
Масса диода не более 2,0 г.Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «ВП» ФЫ0.336.028ТУ;
- приемка «ОСМ» ФЫ0.336.028ТУ; П0.070.052.
Аналог: PH1254-2, PH1264-2, PL0144-2.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А613А, aA0.336.028 ТУ;
- диод СВЧ КА613А, аА0.339.179 ТУ.
Основные технические параметры СВЧ диода 2А613А:
• Предельная частота диода: не менее 10 ГГц;
• Общая емкость: 4,0...8,0 пФ;
• Постоянный обратный ток: не более 100 мкА;
• Емкость корпуса: не более 0,85 пФ;
• Индуктивность диода: не более 5 нГн;
• Постоянное обратное напряжение: не более 80 В;
• Непрерывная рассеиваемая СВЧ-мощность: не более 10 Вт;
• Значение допустимого статического потенциала: 100 В;
• Температура окружающей среды: -60...+125 °С;
• Минимальная наработка: 15000 ч;
• Срок сохраняемости: 25 лет.
Расшифровка маркировки СВЧ диода:
2А613А
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
6 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 6 - умножительные и настроечные диоды;
13 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики умножительных СВЧ диодов
2А613А, 2А613Б, КА613А, КА613Б:Наименование
умножительного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f ПРЕД U ПРОБ I ОБР r ДИФ C Д C ПЕР L Д R Т U ОБР P РАС I ПР ΔU T П ГГц В мкА Ом пФ пФ нГн °C/Вт В Вт мА В °C °C 2А613А >10 >80 <10 - 4,0…8,0 <0,85 <5,0 <12,0 80 10 - 100 - -60…+125 2А613Б >25 >70 <10 - 3,0…5,0 <0,85 <5,0 <12,0 70 8 - 100 - -60…+125 КА613А >10 >80 <10 - 4,0…8,0 <0,85 <5,0 <12,0 80 10 - 100 - -60…+125 КА613Б >25 >70 <10 - 3,0…5,0 <0,85 <5,0 <12,0 70 8 - 100 - -60…+125
Условные обозначения электрических параметров умножительных СВЧ диодов:
f ПРЕД - Предельная частота СВЧ диода. U ПРОБ - Пробивное напряжение диода. I ОБР - Постоянный обратный ток диода. r ДИФ - Дифференциальное сопротивление СВЧ диода. C Д - Общая емкость СВЧ диода. C ПЕР - Емкость перехода диода. C КОР - Емкость корпуса диода. L Д - Индуктивность СВЧ диода. R Т - Тепловое сопротивление диода. U ОБР - Постоянное обратное напряжение. P РАС - Рассеиваемая мощность СВЧ диода. I ПР - Постоянный прямой ток. ΔU - Значение допустимого статического потенциала. T П - Температура перехода СВЧ диода. T ОКР - Диапазон рабочей температуры окружающей среды. -
