2А635А
Артикул:
2А635А
Номенклатурный номер: 65719
2А635А
Купить:
372.00 руб.
Цена с НДС
Спросить о 2А635А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А635А
Диоды 2А635А кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты сантиметрового диапазона длин волн.

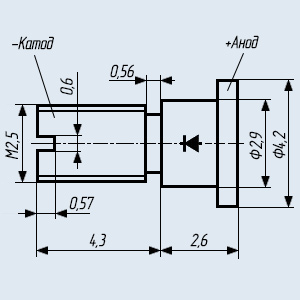

Выпускаются в металлокерамическом корпусе типа КД-119-1 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Тип диода на корпусе обозначается точкой: 2А635А - красная точка, 2А635Б - белая точка.
Масса диода не более 0,3 г.
Категория качества: «ВП», «ОС».
Технические условия:
- приемка «ВП» аА0.339.179ТУ;
- приемка «ОС» аА0.339.179ТУ; аА0.339.239ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А635А, аА0.339.179 ТУ.
Расшифровка маркировки СВЧ диода:
2А635А
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
6 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 6 - умножительные и настроечные диоды;
35 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода.
Диоды 2А635А кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты сантиметрового диапазона длин волн.
Выпускаются в металлокерамическом корпусе типа КД-119-1 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Тип диода на корпусе обозначается точкой: 2А635А - красная точка, 2А635Б - белая точка.
Масса диода не более 0,3 г.
Категория качества: «ВП», «ОС».
Технические условия:
- приемка «ВП» аА0.339.179ТУ;
- приемка «ОС» аА0.339.179ТУ; аА0.339.239ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А635А, аА0.339.179 ТУ.
Расшифровка маркировки СВЧ диода:
2А635А
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
6 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 6 - умножительные и настроечные диоды;
35 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики умножительных СВЧ диодов
2А635А, 2А635Б:Наименование
умножительного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f ПРЕД U ПРОБ I ОБР r ДИФ C Д C КОР L Д R Т U ОБР P РАС I ПР ΔU T П ГГц В мкА Ом пФ пФ нГн °C/Вт В Вт мА В °C °C 2А635А >40 - 2,0 - 2,0…3,0 0,4…0,5 <0,55 <30 - 2 - 500 - -60…+125 2А635Б >50 - 2,0 - 1,8…2,5 0,4…0,5 <0,55 <20 - 4 - 500 - -60…+125
Условные обозначения электрических параметров умножительных СВЧ диодов:
f ПРЕД - Предельная частота СВЧ диода. U ПРОБ - Пробивное напряжение диода. I ОБР - Постоянный обратный ток диода. r ДИФ - Дифференциальное сопротивление СВЧ диода. C Д - Общая емкость СВЧ диода. C ПЕР - Емкость перехода диода. C КОР - Емкость корпуса диода. L Д - Индуктивность СВЧ диода. R Т - Тепловое сопротивление диода. U ОБР - Постоянное обратное напряжение. P РАС - Рассеиваемая мощность СВЧ диода. I ПР - Постоянный прямой ток. ΔU - Значение допустимого статического потенциала. T П - Температура перехода СВЧ диода. T ОКР - Диапазон рабочей температуры окружающей среды. -
