2А717А-4
Артикул:
2А717А-4
Номенклатурный номер: 65526
2А717А-4
Купить:
876.00 руб.
Цена с НДС
Спросить о 2А717А-4
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2А717А-4
Диоды 2А717А-4 кремниевые, мезадиффузионные со структурой n-n-p типа, лавинно-пролетные, генераторные.
Предназначены для применения в генераторах миллиметрового диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

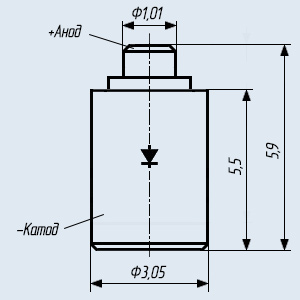

Выпускаются в бескорпусном исполнении на держателях с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Значение индивидуального рабочего тока для каждого диода указывается на индивидуальном талоне.
Масса диода не более 0,5 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.096ТУ.
Аналоги: ND8K50W1T, ND8M30-1N, PGG224-01, PGG225-01.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А717А-4, аА0.339.096 ТУ;
- диод СВЧ КА717А-4, aA0.336.295 ТУ.
Расшифровка маркировки СВЧ диода:
2А717А-4
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
7 - цифра, определяющая основное функциональное назначение СВЧ диодов, где 7 - генераторные диоды;
17 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
4 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 4 - бескорпусной прибор с жёсткими выводами на кристаллодержателе (подложке).
Диоды 2А717А-4 кремниевые, мезадиффузионные со структурой n-n-p типа, лавинно-пролетные, генераторные.
Предназначены для применения в генераторах миллиметрового диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Выпускаются в бескорпусном исполнении на держателях с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Значение индивидуального рабочего тока для каждого диода указывается на индивидуальном талоне.
Масса диода не более 0,5 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.096ТУ.
Аналоги: ND8K50W1T, ND8M30-1N, PGG224-01, PGG225-01.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 2А717А-4, аА0.339.096 ТУ;
- диод СВЧ КА717А-4, aA0.336.295 ТУ.
Расшифровка маркировки СВЧ диода:
2А717А-4
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на подкласс или группу диодов, где А - сверхвысокочастотные диоды;
7 - цифра, определяющая основное функциональное назначение СВЧ диодов, где 7 - генераторные диоды;
17 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам СВЧ диода;
4 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 4 - бескорпусной прибор с жёсткими выводами на кристаллодержателе (подложке).
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики генераторных СВЧ диодов
2А717А-4, 2А717Б-4, 2А717В-4, 2А717Г-4, КА717А-4, КА717Б-4, КА717В-4, КА717Г-4:Наименование
генераторного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f РАБ P ВЫХ.МИН U РАБ I РАБ r Д C Д C КОР L Д U РАБ I РАБ P РАС ΔU T КОР ГГц мВт В мА Ом пФ пФ нГн В мА Вт В °C °C 2А717А-4 31,0…37,5 50…100 25…40 80…200 - 0,2…1,0 - <0,12 - 200 - - +85 -60…+70 2А717Б-4 31,0…37,5 50…100 25…40 80…200 - 0,2…1,0 - <0,12 - 200 - - +85 -60…+70 2А717В-4 37,5…52,0 100…200 20…35 80…200 - 0,2…1,0 - <0,12 - 200 - - +85 -60…+70 2А717Г-4 37,5…52,0 100…200 20…35 80…200 - 0,2…1,0 - <0,12 - 200 - - +85 -60…+70 КА717А-4 31,0…37,5 50…100 25…40 80…200 - 0,2…1,0 - <0,12 - 200 - - +85 -60…+70 КА717Б-4 31,0…37,5 50…100 25…40 80…200 - 0,2…1,0 - <0,12 - 200 - - +85 -60…+70 КА717В-4 37,5…52,0 100…200 20…35 80…200 - 0,2…1,0 - <0,12 - 200 - - +85 -60…+70 КА717Г-4 37,5…52,0 100…200 20…35 80…200 - 0,2…1,0 - <0,12 - 200 - - +85 -60…+70
Условные обозначения электрических параметров генераторных СВЧ диодов:
f РАБ - Рабочий диапазон частот СВЧ диода. P ВЫХ. МИН - Минимальная непрерывная выходная СВЧ мощность. U РАБ - Рабочее напряжение диода. U ПРОБ - Пробивное напряжение СВЧ диода. I РАБ - Постоянный рабочий ток диода. r Д - Сопротивление СВЧ диода. C Д - Общая емкость СВЧ диода. C КОР - Емкость корпуса. L Д - Индуктивность СВЧ диода. P РАС - Рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T КОР - Температура корпуса СВЧ диода. T ОКР - Диапазон рабочей температуры окружающей среды. -
