2Д237В1/ПМ
Артикул:
2Д237В1/ПМ
Номенклатурный номер: 64399
2Д237В1/ПМ
Купить:
1 980.00 руб.
Цена с НДС
Спросить о 2Д237В1/ПМ
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2Д237В1/ПМ
Диоды 2Д237В1/ПМ кремниевые выпрямительные быстродействующие.
Предназначены для преобразования переменного напряжения частотой до 300 кГц во вторичных источниках электропитания аппаратуры специального назначения.

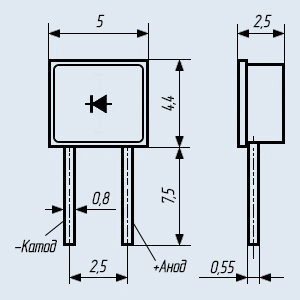

Выпускаются в пластмассовом корпусе с гибкими выводами.
Масса диода не более 0,9 г.
Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «ВП» АЕЯР.432120.197 ТУ;
- приемка «ОСМ» АЕЯР.432120.197 ТУ, П0.070.052.
Пример условного обозначения при заказе:
- Диод 2Д237В1/ПМ - АЕЯР.432120.197ТУ;
- Диод ОСМ 2Д237В1/ПМ - АЕЯР.432120.197ТУ, П0.070.052.
Расшифровка маркировки выпрямительного диода:
2Д237В1/ПМ
2 - цифра, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества, где 2 - кремниевый диод категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, указывающая на основные эксплуатационные признаки, где 2 - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
37 - число, обозначающее порядковый номер разработки;
В - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода;
1 - цифра, обозначающая модификацию прибора, приводящую к изменению его конструкции или электрических характеристик;
ПМ - набор букв, указывающий на производителя данного диода.
Диоды 2Д237В1/ПМ кремниевые выпрямительные быстродействующие.
Предназначены для преобразования переменного напряжения частотой до 300 кГц во вторичных источниках электропитания аппаратуры специального назначения.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Масса диода не более 0,9 г.
Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «ВП» АЕЯР.432120.197 ТУ;
- приемка «ОСМ» АЕЯР.432120.197 ТУ, П0.070.052.
Пример условного обозначения при заказе:
- Диод 2Д237В1/ПМ - АЕЯР.432120.197ТУ;
- Диод ОСМ 2Д237В1/ПМ - АЕЯР.432120.197ТУ, П0.070.052.
Расшифровка маркировки выпрямительного диода:
2Д237В1/ПМ
2 - цифра, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества, где 2 - кремниевый диод категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, указывающая на основные эксплуатационные признаки, где 2 - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
37 - число, обозначающее порядковый номер разработки;
В - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода;
1 - цифра, обозначающая модификацию прибора, приводящую к изменению его конструкции или электрических характеристик;
ПМ - набор букв, указывающий на производителя данного диода.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики диодов 2Д237А1, 2Д237Б1, 2Д237В1, 2Д237Г1:
Диод Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр t вос обр Io(25)/Ioм f max P Т В В А А В/А нс мкА/мкА кГц Вт °C 2Д237А1/ПМ 100 100 1 3 1,25/1 50 5/400 300 1,35 -60...+155 2Д237Б1/ПМ 200 200 1 3 1,25/1 50 5/400 300 1,35 -60...+155 2Д237В1/ПМ 100 100 1 3 1,25/1 15 - 300 1,35 -60...+125 2Д237Г1/ПМ 200 200 1 3 1,25/1 15 - 300 1,35 -60...+125
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• tвoc обр - Время обратного восстановления;
• Io(25)/Ioм- Обратный ток диода при предельном обратном напряжении. Приводится для температуры +25°C (Iо(25)) и максимальной рабочей температуры (Iом);
• fmax - Максимальная рабочая частота диода;
• P - максимально допустимая постоянная рассеиваемая мощность на диоде;
• Т - температура окружающей среды. -
