2Д901Г-1
Артикул:
2Д901Г-1
Номенклатурный номер: 73361
2Д901Г-1
Купить:
72.00 руб.
Цена с НДС
Спросить о 2Д901Г-1
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2Д901Г-1

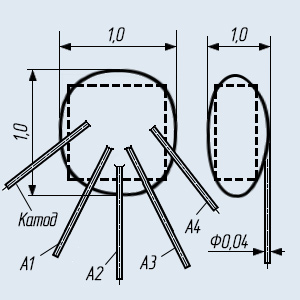

Диодные матрицы, состоящие из одного (2Д901А-1, КД901А-1), двух (2Д901Б-1, КД901Б-1), трех (2Д901В-1, КД901В-1) и четырех (2Д901Г-1, КД901Г-1) кремниевых, планарных диодов, с общим катодом.
Предназначены для применения в герметизированной аппаратуре.
Бескорпусные, с гибкими выводами.
Тип прибора приводится на индивидуальной таре.
У общего вывода (катода) в окне тары располагается знак полярности.
Масса матрицы не более 0,01 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТТ3.362.116ТУ.
Гарантийный срок хранения диодов - 15 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 25000 часов - во всех режимах, допускаемых ТУ;
- 50000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки диодных сборок:
2Д901Г-1
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
9 - цифра, определяющая основные эксплуатационные признаки, где 9 - импульсные диоды с эффективным временем жизни неосновных носителей заряда менее 1 нс.
01 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию по параметрам диодных сборок;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной диод с гибкими выводами без кристаллодержателя.
Диодные матрицы, состоящие из одного (2Д901А-1, КД901А-1), двух (2Д901Б-1, КД901Б-1), трех (2Д901В-1, КД901В-1) и четырех (2Д901Г-1, КД901Г-1) кремниевых, планарных диодов, с общим катодом.
Предназначены для применения в герметизированной аппаратуре.
Бескорпусные, с гибкими выводами.
Тип прибора приводится на индивидуальной таре.
У общего вывода (катода) в окне тары располагается знак полярности.
Масса матрицы не более 0,01 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТТ3.362.116ТУ.
Гарантийный срок хранения диодов - 15 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 25000 часов - во всех режимах, допускаемых ТУ;
- 50000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки диодных сборок:
2Д901Г-1
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
9 - цифра, определяющая основные эксплуатационные признаки, где 9 - импульсные диоды с эффективным временем жизни неосновных носителей заряда менее 1 нс.
01 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию по параметрам диодных сборок;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной диод с гибкими выводами без кристаллодержателя.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Параметры диодных матриц 2Д901А-1, 2Д901Б-1, 2Д901В-1, 2Д901Г-1, КД901А-1, КД901Б-1, КД901В-1, КД901Г-1:
Диодная матрица Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр fд max t вос обр Cд (при Uобр В) Т В В мА мА В/мА мкА МГц нс пФ °C 2Д901А-1 10 10 100 - 0,7/1 0,2 - 20 4 (0,1) -60...+85 2Д901Б-1 10 10 100 - 0,7/1 0,2 - 20 4 (0,1) -60...+85 2Д901В-1 10 10 100 - 0,7/1 0,2 - 20 4 (0,1) -60...+85 КД901А-1 10 10 100 - 0,7/1 0,2 - 20 4 (0,1) -60...+85 КД901Б-1 10 10 100 - 0,7/1 0,2 - 20 4 (0,1) -60...+85 КД901В-1 10 10 100 - 0,7/1 0,2 - 20 4 (0,1) -60...+85
Условные обозначения электрических параметров диодных матриц:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды. -
