2Д904Б-1
Артикул:
2Д904Б-1
Номенклатурный номер: 73330
2Д904Б-1
Купить:
96.00 руб.
Цена с НДС
Спросить о 2Д904Б-1
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2Д904Б-1
Диодные матрицы, состоящие из одного (2Д904А-1, КД904А-1), двух (2Д904Б-1, КД904Б-1), трех (2Д904В-1, КД904В-1), четырех (2Д904Г-1, 2Д904Е-1, КД904Г-1, КД904Е-1) кремниевых, планарных диодов, с общим анодом.
Предназначены для применения в герметизированной аппаратуре.

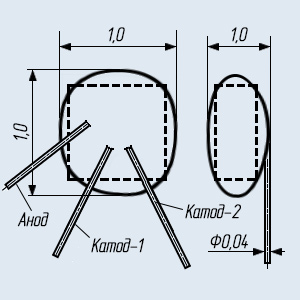

Бескорпусные, с гибкими выводами.
Тип прибора и схема соединения электродов с выводами приводятся на индивидуальной таре.
Масса матрицы не более 0,01 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТТ3.362.133ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Расшифровка маркировки диодных сборок:
2Д904Б-1
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
9 - цифра, определяющая основные эксплуатационные признаки, где 9 - импульсные диоды с эффективным временем жизни неосновных носителей заряда менее 1 нс.
04 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию по параметрам диодных сборок;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной диод с гибкими выводами без кристаллодержателя.
Диодные матрицы, состоящие из одного (2Д904А-1, КД904А-1), двух (2Д904Б-1, КД904Б-1), трех (2Д904В-1, КД904В-1), четырех (2Д904Г-1, 2Д904Е-1, КД904Г-1, КД904Е-1) кремниевых, планарных диодов, с общим анодом.
Предназначены для применения в герметизированной аппаратуре.
Бескорпусные, с гибкими выводами.
Тип прибора и схема соединения электродов с выводами приводятся на индивидуальной таре.
Масса матрицы не более 0,01 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ТТ3.362.133ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Расшифровка маркировки диодных сборок:
2Д904Б-1
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
9 - цифра, определяющая основные эксплуатационные признаки, где 9 - импульсные диоды с эффективным временем жизни неосновных носителей заряда менее 1 нс.
04 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию по параметрам диодных сборок;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной диод с гибкими выводами без кристаллодержателя.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики диодных матриц 2Д904, КД904:
Диодная матрица Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр t вос обр Cд (при Uобр В) Т В В мА мА В/мА мкА нс пФ °C 2Д904А-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 2Д904Б-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 2Д904В-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 2Д904Г-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 2Д904Д-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 2Д904Е-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 КД904А-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 КД904Б-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 КД904В-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 КД904Г-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 КД904Д-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85 КД904Е-1 10 12 5 100 0,8/1 0,2 10 2 (0,1) -60...+85
Условные обозначения электрических параметров диодных матриц:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды. -
