2Д918Б-1
Артикул:
2Д918Б-1
Номенклатурный номер: 73333
2Д918Б-1
Купить:
72.00 руб.
Цена с НДС
Спросить о 2Д918Б-1
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2Д918Б-1
Кремниевые эпитаксиально-планарные импульсные диодные матрицы полупроводниковые (ДМП) 2Д918Б-1, 2Д918Г-1 предназначены для применения в неремонтируемых гибридных схемах, блоках и
аппаратуре, обеспечивающей герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибков, инея и росы, пониженного и повышенного давления.
Диодные матрицы, состоящие из двух (2Д918Б-1, КД918Б-1) и четырех (2Д918Г-1, КД918Г-1) кремниевых, эпитаксиально-планарных диодов, с общим анодом.

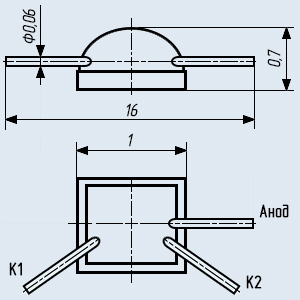

Бескорпусные, с гибкими выводами.
Тип прибора и знак полярности приводятся на индивидуальной таре.
Масса матрицы не более 5 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - дР3.362.036ТУ.
Гарантийный срок хранения диодов - 15 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 25000 часов - во всех режимах, допускаемых ТУ;
- 50000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки диодных сборок:
2Д918Б-1
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
9 - цифра, определяющая основные эксплуатационные признаки, где 9 - импульсные диоды с эффективным временем жизни неосновных носителей заряда менее 1 нс.
18 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию по параметрам диодных сборок;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной диод с гибкими выводами без кристаллодержателя.
Кремниевые эпитаксиально-планарные импульсные диодные матрицы полупроводниковые (ДМП) 2Д918Б-1, 2Д918Г-1 предназначены для применения в неремонтируемых гибридных схемах, блоках и
аппаратуре, обеспечивающей герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибков, инея и росы, пониженного и повышенного давления.
Диодные матрицы, состоящие из двух (2Д918Б-1, КД918Б-1) и четырех (2Д918Г-1, КД918Г-1) кремниевых, эпитаксиально-планарных диодов, с общим анодом.
Бескорпусные, с гибкими выводами.
Тип прибора и знак полярности приводятся на индивидуальной таре.
Масса матрицы не более 5 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - дР3.362.036ТУ.
Гарантийный срок хранения диодов - 15 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 25000 часов - во всех режимах, допускаемых ТУ;
- 50000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки диодных сборок:
2Д918Б-1
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
9 - цифра, определяющая основные эксплуатационные признаки, где 9 - импульсные диоды с эффективным временем жизни неосновных носителей заряда менее 1 нс.
18 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию по параметрам диодных сборок;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной диод с гибкими выводами без кристаллодержателя.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики диодных матриц 2Д918Б-1, 2Д918Г-1, КД918Б-1, КД918Г-1:
Диодная матрица Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр fд max t вос обр Cд Т В В мА мА В/мА мкА МГц нс пФ °C 2Д918Б-1 40 60 50 700 1/50 5 10 4 6 -60...+85 2Д918Г-1 40 60 50 700 1/50 5 10 4 6 -60...+85 КД918Б-1 40 60 50 700 1/50 6 10 4 6 -60...+85 КД918Г-1 40 60 50 700 1/50 6 10 4 6 -60...+85
Условные обозначения электрических параметров диодных матриц:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды. -
