2ДС628А
Артикул:
2ДС628А
Номенклатурный номер: 61181
2ДС628А
Купить:
1 260.00 руб.
Цена с НДС
Спросить о 2ДС628А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2ДС628А
Диодные матрицы 2ДС628А, состоящие из 16 кремниевых, эпитаксиально-планарных диодов.
Предназначены для работы в аппаратуре специального назначения.

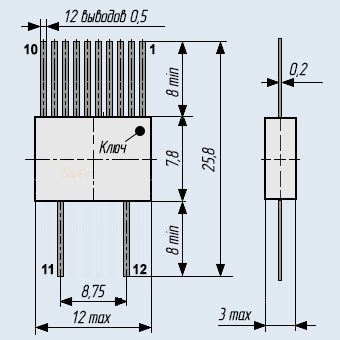

Корпус металлокерамический, с гибкими выводами.
Тип прибора приводится на корпусе.
Масса матрицы не более 0,7 г.
Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «ВП» ДР3.454.001ТУ;
- приемка «ОСМ» ДР3.454.001ТУ; П0.070.052.
Гарантийный срок хранения - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 80000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики диода 2ДС628А:
• Uoбp max - Максимальное постоянное обратное напряжение: 50 В;
• Inp max - Максимальный прямой ток: 200 мА;
• Unp - Постоянное прямое напряжение: не более 1,3 В при Inp 200 мА;
• Ioбp - Постоянный обратный ток: не более 2 мкА при Uoбp 50 В;
• tвoc обр - Время обратного восстановления: 50 нс;
• Сд - Общая емкость: 32 пФ.
Расшифровка маркировки диодных сборок:
2ДС628А
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
С - для обозначения наборов в общем корпусе однотипных диодов (диодная сборка);
6 - цифра, определяющая основные эксплуатационные признаки, где 6 - диоды с временем восстановления от 30 до 150 нс;
28 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию диодной сборки по параметрам.
Диодные матрицы 2ДС628А, состоящие из 16 кремниевых, эпитаксиально-планарных диодов.
Предназначены для работы в аппаратуре специального назначения.
Корпус металлокерамический, с гибкими выводами.
Тип прибора приводится на корпусе.
Масса матрицы не более 0,7 г.
Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «ВП» ДР3.454.001ТУ;
- приемка «ОСМ» ДР3.454.001ТУ; П0.070.052.
Гарантийный срок хранения - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 80000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики диода 2ДС628А:
• Uoбp max - Максимальное постоянное обратное напряжение: 50 В;
• Inp max - Максимальный прямой ток: 200 мА;
• Unp - Постоянное прямое напряжение: не более 1,3 В при Inp 200 мА;
• Ioбp - Постоянный обратный ток: не более 2 мкА при Uoбp 50 В;
• tвoc обр - Время обратного восстановления: 50 нс;
• Сд - Общая емкость: 32 пФ.
Расшифровка маркировки диодных сборок:
2ДС628А
2 - цифра, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где 2 - кремниевая диодная сборка категории качества «ВП», «ОСМ» или «ОС»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
С - для обозначения наборов в общем корпусе однотипных диодов (диодная сборка);
6 - цифра, определяющая основные эксплуатационные признаки, где 6 - диоды с временем восстановления от 30 до 150 нс;
28 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию диодной сборки по параметрам.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики диодных матриц 2ДС628А, КДС628А:
Диодная матрица Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр fд max t вос обр Cд Т В В мА мА В/мА мкА МГц нс пФ °C 2ДС628А 50 60 200 1500 1,3/200 5 - 50 32 -60...+125 КДС628А 50 60 200 1500 1,3/200 5 - 50 32 -60...+125
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды. -
