2П322А
Артикул:
2П322А
Номенклатурный номер: 68126
2П322А
Купить:
3 828.00 руб.
Цена с НДС
Спросить о 2П322А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2П322А
Транзисторы 2П322А кремниевые диффузно-планарные полевые с двумя затворами на основе p-n перехода и каналом n-типа.
Предназначены для применения в усилителях исмесительных каскадах на частот до 400 МГц.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 0,7 г.
Корпусное исполнение: 301.6-1.
Категория качества: «ВП».
Технические условия:
- приёмка «5» - аА0.339.215ТУ.
Зарубежный аналог: 3SK68, 2SK210, SK3116.
Гарантийный срок хранения 15 лет со дня изготовления.
Гарантийная наработка:
- 80000 часов - в режимах и условиях, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения полевого транзистора специального назначения:
2П322А
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
П - буква, определяющая класс или подгруппу полупроводниковых приборов, где П - полевой транзистор;
3 - буква, обозначающая функциональное назначение, где 3 - транзистор малой мощности с максимальной рассеиваемой мощностью не более 0,3 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой более 300 МГц;
22 - число, указывающее на порядковый номер разработки полевого транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
Транзисторы 2П322А кремниевые диффузно-планарные полевые с двумя затворами на основе p-n перехода и каналом n-типа.
Предназначены для применения в усилителях исмесительных каскадах на частот до 400 МГц.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 0,7 г.

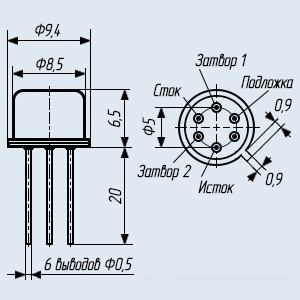

Корпусное исполнение: 301.6-1.
Категория качества: «ВП».
Технические условия:
- приёмка «5» - аА0.339.215ТУ.
Зарубежный аналог: 3SK68, 2SK210, SK3116.
Гарантийный срок хранения 15 лет со дня изготовления.
Гарантийная наработка:
- 80000 часов - в режимах и условиях, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения полевого транзистора специального назначения:
2П322А
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
П - буква, определяющая класс или подгруппу полупроводниковых приборов, где П - полевой транзистор;
3 - буква, обозначающая функциональное назначение, где 3 - транзистор малой мощности с максимальной рассеиваемой мощностью не более 0,3 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой более 300 МГц;
22 - число, указывающее на порядковый номер разработки полевого транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Характеристики полевых транзисторов с двумя на основе p-n перехода и каналом n-типа
2П322А, КП322А:Тип
полевого транзистораР макс Предельные значения параметров при Т=25°С Значения параметров при Т=25°С Токр UСИ
максUЗ1С
максUЗ2С
максUЗ1И
максUЗ2И
максUЗ1 З2
максIС макс UЗ1И отс IЗ1 ут S1 IС нач C11И1 C12И1 Кш Кур мВт В В В В В мА мА В нА мА/В мА пФ пФ дБ дБ °С 2П322А 200 20 25 25 20 20 - 1 2,5…12 10 4…6,3 <42 <6 <0,2 <6 - -60…+125 КП322А 200 20 25 25 20 20 - 1 2,5…12 100 3,2…6,3 <42 <6 <0,2 <6 - -60…+125
Условные обозначения электрических параметров полевых транзисторов:
• Р МАКС - максимально допустимая постоянная рассеиваемая мощность полевого транзистора.
• UСИ МАКС - максимально допустимое напряжение сток-исток.
• UЗ1С МАКС - максимально допустимое напряжение первый затвор-сток.
• UЗ2С МАКС - максимально допустимое напряжение второй затвор-сток.
• UЗ1И МАКС - максимально допустимое напряжение первый затвор-исток.
• UЗ2И МАКС - максимально допустимое напряжение второй затвор-исток.
• UЗ1 З2 МАКС - максимально допустимое напряжение между затворами.
• IС МАКС - максимально допустимый ток стока полевого транзистора.
• UЗ1И ОТС - напряжение отсечки полевого транзистора. Напряжение между затвором и истоком транзистора с p-n переходом или с изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения.
• IЗ1 УТ - ток утечки первого затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой.
• S1 - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком.
• IС НАЧ - начальный ток стока. Ток стока при напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения.
• C11И1 - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком.
• C12И2 - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком.
• КШ - коэффициент шума полевого транзистора.
• КУР - коэффициент усиления по мощности полевого транзистора.
• Т ОКР - температура окружающей среды. -
