2П609Б
Артикул:
2П609Б
Номенклатурный номер: 73446
2П609Б
Купить:
1 716.00 руб.
Цена с НДС
Спросить о 2П609Б
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2П609Б
Транзисторы 2П609Б полевые кремниевые эпитаксиально-планарные с затвором в виде обратно смещенного p-n перехода с каналом n-типа усилительные.
Предназначены для применения в усилителях высокой частоты, в смесителях в аппаратуре специального назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.

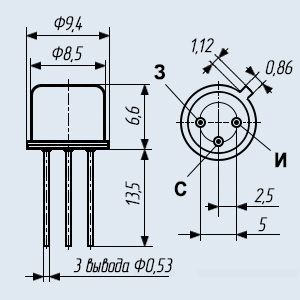

Тип корпуса: КТ-2-7.
Масса транзистора не более 1,0 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ВП».
Технические условия:
- приёмка «5» - АЕЯР.432140.095ТУ.
Зарубежный аналог: BF246B, BF247A, BF24B, BF246A.
Гарантийный срок сохраняемости - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 80000 часов - в режимах и условиях, допускаемых ТУ;
- 120000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения полевого транзистора специального назначения:
2П609Б
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
П - буква, определяющая класс или подгруппу полупроводниковых приборов, где П - полевой транзистор;
6 - буква, обозначающая функциональное назначение, где 6 - транзистор средней мощности с максимальной рассеиваемой мощностью от 0,3 до 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой более 300 МГц;
09 - число, указывающее на порядковый номер разработки полевого транзистора;
Б - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
Транзисторы 2П609Б полевые кремниевые эпитаксиально-планарные с затвором в виде обратно смещенного p-n перехода с каналом n-типа усилительные.
Предназначены для применения в усилителях высокой частоты, в смесителях в аппаратуре специального назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТ-2-7.
Масса транзистора не более 1,0 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ВП».
Технические условия:
- приёмка «5» - АЕЯР.432140.095ТУ.
Зарубежный аналог: BF246B, BF247A, BF24B, BF246A.
Гарантийный срок сохраняемости - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 80000 часов - в режимах и условиях, допускаемых ТУ;
- 120000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения полевого транзистора специального назначения:
2П609Б
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
П - буква, определяющая класс или подгруппу полупроводниковых приборов, где П - полевой транзистор;
6 - буква, обозначающая функциональное назначение, где 6 - транзистор средней мощности с максимальной рассеиваемой мощностью от 0,3 до 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой более 300 МГц;
09 - число, указывающее на порядковый номер разработки полевого транзистора;
Б - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Характеристики полевых транзисторов с p-n переходом и каналом n-типа
2П609А, 2П609Б:Тип
полевого транзистораР МАКС f МАКС Предельные значения параметров при Т=25°С Значения параметров при Т=25°С Т ОКР UСИ МАКС UЗС МАКС UЗИ МАКС IЗ МАКС UЗИ ОТС g22И IЗ УТ S IС НАЧ C11И C12И C22И КШ КУР Вт МГц В В В мА В мкСм нА мА/В мА пФ пФ пФ дБ дБ °С 2П609А 1,2 - 25 25 25 10 6…8 - <1 20…42 >100 <10 <3,2 <3,2 >3 >8 -60…+125 2П609Б 1,2 - 20 20 20 10 3…6 - <1 25…37 >60 <10 <3,2 <3,2 >3 >10 -60…+125
Условные обозначения электрических параметров полевых транзисторов:
• Р МАКС - максимально допустимая постоянная рассеиваемая мощность полевого транзистора.
• f МАКС - максимально допустимая рабочая частота полевого транзистора.
• UСИ МАКС - максимально допустимое напряжение сток-исток.
• UЗС МАКС - максимально допустимое напряжение затвор-сток.
• UЗИ МАКС - максимально допустимое напряжение затвор-исток.
• IС МАКС - максимально допустимый ток стока полевого транзистора.
• UЗИ ОТС - напряжение отсечки полевого транзистора. Напряжение между затвором и истоком транзистора с p-n переходом или с изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения.
• g22И - активная составляющая выходной проводимости полевого транзистора в схеме с общим истоком.
• IЗ УТ - ток утечки затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой.
• S - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком.
• IС НАЧ - начальный ток стока. Ток стока при напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения.
• C11И - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком.
• C12И - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком.
• C22И - выходная ёмкость полевого транзистора. Емкость между стоком и истоком при коротком замыкании по переменному току на входе в схеме с общим истоком.
• КШ - коэффициент шума транзистора.
• КУР - коэффициент усиления по мощности транзистора.
• Т ОКР - температура окружающей среды. -
