2П826АС
Артикул:
2П826АС
Номенклатурный номер: 77758
2П826АС
Купить:
32 868.00 руб.
Цена с НДС
Спросить о 2П826АС
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2П826АС
Транзисторная сборка 2П826АС состоящая из двух кремниевых n-канальных СВЧ-транзисторов с изолированными затворами выходной мощностью 600 Вт в диапазоне частот до 30 МГц.
Предназначена для работы в усилителях мощности в составе бортовой и стационарной аппаратуры радиосвязи при напряжении питания 28 В.
Транзистор 2П826АС изготовлен по DMOS технологии и применяется для работы в генераторном режиме в радиоэлектронной аппаратуре специального назначения.
Выпускается во фланцевом прямоугольном металлокерамическом корпусе с полосковыми выводами для монтажа на поверхность печатной платы.
Маркировка нанесена буквенно-цифровым кодом на корпусе транзистора.

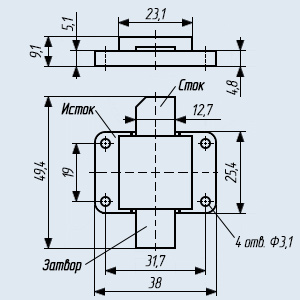

Тип корпуса: КТ-102-1.
Категория качества: «ВП».
Технические условия:
- приёмка «5» - АЕЯР.432150.367ТУ.
Минимальный срок хранения 25 лет со дня приёмки заказчиком, а в случае перепроверки транзистора - с даты перепроверки.
Функциональный зарубежный аналог: MRF154, MRF157 фирмы M/A-СОМ, VRF157 фирмы Microsemi.
Основные RF характеристики полевого СВЧ-транзистора 2П826АС:
(условия измерения: РВХ ≤ 24 Вт, UСИ = 50 В, f = 30 МГц, IС ≤ 800 мА)
● Выходная мощность РВЫХ - 600 Вт;
● Напряжение питания UСИ - 50 В;
● Рабочая частота f - 30 МГц;
● Коэффициент усиления по мощности КУР - 14 дБ (минимальный);
● Коэффициент полезного действия стока ηС - 50 % (минимальный).
Предельно допустимые электрические режимы эксплуатации транзистора 2П826АС:
● Максимально допустимое постоянное напряжение затвор-исток, UЗИ МАКС ........ ±40 В;
● Максимально допустимое постоянное напряжение сток-исток, UСИ МАКС ........ 125 В;
●Максимально допустимое напряжение питания стока ........ 50 В;
● Максимально допустимая средняя рассеиваемая мощность, PСР МАКС ........ 735 Вт;
● Максимально допустимый постоянный ток стока, IС МАКС ........ 60,0 А;
● Диапазон рабочих температур, tОКР ........ -60 ... +125 °C;
● Максимально допустимая температура перехода, tП МАКС ........ 180 °C;
● Масса транзистора, не более ........ 75,0 г.
Транзисторная сборка 2П826АС состоящая из двух кремниевых n-канальных СВЧ-транзисторов с изолированными затворами выходной мощностью 600 Вт в диапазоне частот до 30 МГц.
Предназначена для работы в усилителях мощности в составе бортовой и стационарной аппаратуры радиосвязи при напряжении питания 28 В.
Транзистор 2П826АС изготовлен по DMOS технологии и применяется для работы в генераторном режиме в радиоэлектронной аппаратуре специального назначения.
Выпускается во фланцевом прямоугольном металлокерамическом корпусе с полосковыми выводами для монтажа на поверхность печатной платы.
Маркировка нанесена буквенно-цифровым кодом на корпусе транзистора.
Тип корпуса: КТ-102-1.
Категория качества: «ВП».
Технические условия:
- приёмка «5» - АЕЯР.432150.367ТУ.
Минимальный срок хранения 25 лет со дня приёмки заказчиком, а в случае перепроверки транзистора - с даты перепроверки.
Функциональный зарубежный аналог: MRF154, MRF157 фирмы M/A-СОМ, VRF157 фирмы Microsemi.
Основные RF характеристики полевого СВЧ-транзистора 2П826АС:
(условия измерения: РВХ ≤ 24 Вт, UСИ = 50 В, f = 30 МГц, IС ≤ 800 мА)
● Выходная мощность РВЫХ - 600 Вт;
● Напряжение питания UСИ - 50 В;
● Рабочая частота f - 30 МГц;
● Коэффициент усиления по мощности КУР - 14 дБ (минимальный);
● Коэффициент полезного действия стока ηС - 50 % (минимальный).
Предельно допустимые электрические режимы эксплуатации транзистора 2П826АС:
● Максимально допустимое постоянное напряжение затвор-исток, UЗИ МАКС ........ ±40 В;
● Максимально допустимое постоянное напряжение сток-исток, UСИ МАКС ........ 125 В;
●Максимально допустимое напряжение питания стока ........ 50 В;
● Максимально допустимая средняя рассеиваемая мощность, PСР МАКС ........ 735 Вт;
● Максимально допустимый постоянный ток стока, IС МАКС ........ 60,0 А;
● Диапазон рабочих температур, tОКР ........ -60 ... +125 °C;
● Максимально допустимая температура перехода, tП МАКС ........ 180 °C;
● Масса транзистора, не более ........ 75,0 г.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики мощных полевых n-канальных СВЧ-транзисторов
2П826АС:
Тип
транзистораРежим
работыЗначения параметров при Т=25°С Тип
корпусаP ВЫХ МАКС K УР МИН K УР МИН η C МИН Q τИ f U ПИТ I С МАКС R Т П-К Вт дБ раз % - мкс МГц В А °С/Вт 2П826АС генераторный 600 14 25 50 — — 30 50 60 0,19 КТ-102-1
Условные обозначения электрических параметров полевых транзисторов:
• Р ВЫХ МАКС - максимально допустимая постоянная рассеиваемая мощность.
• KУР - коэффициент усиления по мощности транзистора.
• ηС МИН - коэффициент полезного действия стока.
• Q - скважность.
• τИ - длительность импульса.
• f - рабочая частота.
• U ПИТ - номинальное напряжение питания.
• IС МАКС - максимально допустимый постоянный ток стока.
• RТ П-К - тепловое сопротивление переход-корпус.
-
Задать вопросЕсли вам необходима консультация профессионалов или у вас возникли вопросы, обращайтесь в службу поддержки компании.
Вы можете задать вопрос специалистам нашей компании и получить оперативный ответ. -
Предприятие ВПК России
ООО компания «Электроника и связь» - квалифицированный поставщик электронной компонентной базы отечественного и иностранного производства.
Комплектация, поставка и гарантийное обслуживание продукции ВВСТ (вооружений, военной и специальной техники) группы 59 по ЕК 001-2020 - электронные компоненты и радиоэлектронная аппаратура.
Сертификаты: ГОСТ Р ИСО 9001-2015, ГОСТ РВ 0015-002-2020.
В соответствии с постановлением Правительства Российской Федерации от 20 февраля 2004 года N 96 «О сводном реестре организаций оборонно-промышленного комплекса»
ООО компания «Электроника и связь» включена Минпромторгом РФ в сводный реестр предприятий оборонно-промышленного комплекса.
Номер в реестре: 2042.
