2С101Г
Артикул:
2С101Г
Номенклатурный номер: 73364
2С101Г
Купить:
78.00 руб.
Цена с НДС
Спросить о 2С101Г
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2С101Г
Стабилитроны 2С101Г кремниевые, малой мощности.
Предназначены для стабилизации номинального напряжения 5,6 В в диапазоне токов стабилизации 1...18 мА.
Используются для работы в электронной аппаратуре специального назначения.
Маркируются цифро-буквенным кодом на корпусе стабилитрона.

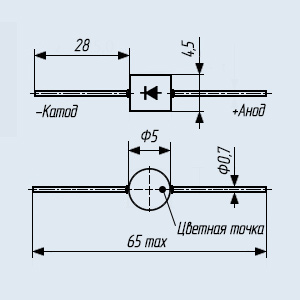

Тип корпуса: КД-21.
Масса стабилитронов не более 1 г.
Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «ВП» аА0.339.329ТУ;
- приемка «ОСМ» аА0.339.329ТУ, П0.070.052.
Гарантийный срок хранения стабилитронов - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 80000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические параметры стабилитрона 2С101Г:
• Номинальное напряжение стабилизации:5,6 В при Iст 3 мА;
• Температурный коэффициент напряжения стабилизации: ±0,04 %/°С;
• Дифференциальное сопротивление стабилитрона: 100 Ом при Iст 3 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 18 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки стабилитрона:
2С101Г
2 - цифра, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
1 - цифра, обозначающая функциональное назначение, где 1 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации менее 10 В;
01 - цифра, обозначающая порядковый номер разработки стабилитрона;
Г - буква, обозначающая классификацию по параметрам стабилитронов, изготовленных по единой технологии.
Стабилитроны 2С101Г кремниевые, малой мощности.
Предназначены для стабилизации номинального напряжения 5,6 В в диапазоне токов стабилизации 1...18 мА.
Используются для работы в электронной аппаратуре специального назначения.
Маркируются цифро-буквенным кодом на корпусе стабилитрона.
Тип корпуса: КД-21.
Масса стабилитронов не более 1 г.
Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «ВП» аА0.339.329ТУ;
- приемка «ОСМ» аА0.339.329ТУ, П0.070.052.
Гарантийный срок хранения стабилитронов - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 80000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические параметры стабилитрона 2С101Г:
• Номинальное напряжение стабилизации:5,6 В при Iст 3 мА;
• Температурный коэффициент напряжения стабилизации: ±0,04 %/°С;
• Дифференциальное сопротивление стабилитрона: 100 Ом при Iст 3 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 18 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки стабилитрона:
2С101Г
2 - цифра, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
1 - цифра, обозначающая функциональное назначение, где 1 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации менее 10 В;
01 - цифра, обозначающая порядковый номер разработки стабилитрона;
Г - буква, обозначающая классификацию по параметрам стабилитронов, изготовленных по единой технологии.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики стабилитронов 2С101А, 2С101Б, 2С101В, 2С101Г, 2С101Д:
Тип стабилитрона Uст. ном. Iст. ном. ΔUст. αUст. rст. Iст. Рmax Тк.max (Тп.) Токр. мин. ном. макс. мин. макс. В В В мА % %/С Ом мА мА мВт °С °С 2С101А - 3,3 - 3 10 -0,1 180 1 30 100 125 -60…+125 2С101Б - 3,9 - 3 10 -0,08 180 1 26 100 125 -60…+125 2С101В - 4,7 - 3 10 -0,06 200 1 21 100 125 -60…+125 2С101Г - 5,6 - 3 10 ±0,04 100 1 18 100 125 -60…+125 2С101Д - 6,8 - 3 10 +0,06 50 1 15 100 125 -60…+125
Условные обозначения электрических параметров стабилитронов:
• Iст.ном. - номинальный ток стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды. -
