2С133Б
Артикул:
2С133Б
Номенклатурный номер: 62255
2С133Б
Купить:
30.00 руб.
Цена с НДС
Спросить о 2С133Б
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2С133Б
Стабилитроны 2С133Б кремниевые, сплавные, с диффузионным экраном, малой мощности.
Предназначены для стабилизации номинального напряжения 3,3 В в диапазоне токов стабилизации 3...30 мА в составе герметизируемых микромодулей монолитной и капсулированной конструкции.
Используются для работы в радиоэлектронной аппаратуре специального назначения.

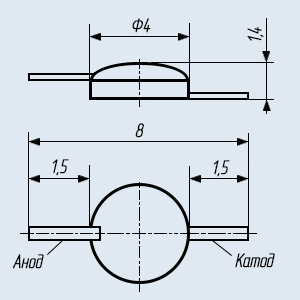

Бескорпусные, с гибкими выводами и защитным покрытием.
Для обозначения типа стабилитрона используется условная маркировка цветным кодом.
Маркируются двумя белыми точками.
Масса стабилитрона не более 0,03 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - СМ3.362.806ТУ.
Гарантийный срок хранения 25 лет со дня изготовления.
Зарубежный аналог: 1N746, Texas lnstruments, США.
Основные технические параметры стабилитрона 2С133Б:
• Номинальное напряжение стабилизации: 3,3 В при Iст 10 мА;
• Разброс напряжения стабилизации: 3... 3,7 В;
• Температурный коэффициент напряжения стабилизации: -0,11 %/°С;
• Временная нестабильность напряжения стабилизации: ±1 %;
• Дифференциальное сопротивление стабилитрона : 65 Ом при Iст 5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 30 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки стабилитрона:
2С133Б
2 - цифра, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
1 - цифра, обозначающая функциональное назначение, где 1 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации менее 10 В;
33 - цифра, указывающая на номинальное напряжение стабилизации - 3,3 В;
Б - буквы от А до Я определяют последовательность разработки стабилитрона.
Стабилитроны 2С133Б кремниевые, сплавные, с диффузионным экраном, малой мощности.
Предназначены для стабилизации номинального напряжения 3,3 В в диапазоне токов стабилизации 3...30 мА в составе герметизируемых микромодулей монолитной и капсулированной конструкции.
Используются для работы в радиоэлектронной аппаратуре специального назначения.
Бескорпусные, с гибкими выводами и защитным покрытием.
Для обозначения типа стабилитрона используется условная маркировка цветным кодом.
Маркируются двумя белыми точками.
Масса стабилитрона не более 0,03 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - СМ3.362.806ТУ.
Гарантийный срок хранения 25 лет со дня изготовления.
Зарубежный аналог: 1N746, Texas lnstruments, США.
Основные технические параметры стабилитрона 2С133Б:
• Номинальное напряжение стабилизации: 3,3 В при Iст 10 мА;
• Разброс напряжения стабилизации: 3... 3,7 В;
• Температурный коэффициент напряжения стабилизации: -0,11 %/°С;
• Временная нестабильность напряжения стабилизации: ±1 %;
• Дифференциальное сопротивление стабилитрона : 65 Ом при Iст 5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 30 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки стабилитрона:
2С133Б
2 - цифра, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
1 - цифра, обозначающая функциональное назначение, где 1 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации менее 10 В;
33 - цифра, указывающая на номинальное напряжение стабилизации - 3,3 В;
Б - буквы от А до Я определяют последовательность разработки стабилитрона.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики стабилитронов 2С133Б, 2С139Б, 2С147Б, 2С156Б, 2С168Б:
Тип стабилитрона Uст. αUст. Uпр. (при Iпр.) rст. Iст. Рmax Тк.max (Тп.) Т окр. мин ном макс Iст.ном. мин макс В В В мА %/С В (мА) Ом мА мА Вт °С °С 2С133Б 3 3,3 3,7 10 -0,10 1 (50) 65 3 30 0,1 125 -60… +125 2С139Б 3,5 3,9 4,3 10 -0,10 1 (50) 60 3 26 0,1 125 -60… +125 2С147Б 4,1 4,7 5,2 10 -0,08...+0,02 1 (50) 56 3 21 0,1 125 -60… +125 2С156Б 5 5,6 6,4 10 -0,04…+0,07 1 (50) 45 3 18 0,1 125 -60… +125 2С168Б 6 6,8 7,5 10 +0,07 1 (50) 15 3 15 0,1 125 -60… +125
Условные обозначения электрических параметров стабилитронов:
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды. -
