2С164М-1Н
Артикул:
2С164М-1Н
Номенклатурный номер: 68112
2С164М-1Н
Купить:
78.00 руб.
Цена с НДС
Спросить о 2С164М-1Н
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2С164М-1Н
Стабилитроны 2С164М-1Н кремниевые, планарные, малой мощности, прецизионные.
Предназначены для стабилизации номинального напряжения 6,4 В в диапазоне токов стабилизации 0,5...3 мА с высокими требованиями к стабильности напряжения в диапазоне температур -60...+125 °С в герметизируемых интегральных микросхемах.

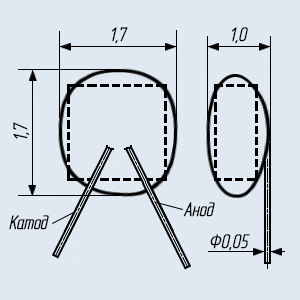

Бескорпусные, с гибкими выводами и защитным покрытием.
Тип стабилитрона и схема соединения электродов с выводами приводятся на индивидуальной таре.
Масса стабилитрона не более 0,01 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - СМ3.362.840ТУ.
Основные технические параметры стабилитрона 2С164М-1Н:
• Разброс напряжения стабилизации: 6... 6,7 В;
• Температурный коэффициент напряжения стабилизации: ±0,005 %/°С;
• Временная нестабильность напряжения стабилизации: ±0,3 %;
• Дифференциальное сопротивление стабилитрона : 120 Ом при Iст 1,5 мА;
• Минимально допустимый ток стабилизации: 0,5 мА;
• Максимально допустимый ток стабилизации: 3 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,02 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки стабилитрона:
2С164М-1Н
2 - цифра, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
1 - цифра, обозначающая функциональное назначение, где 1 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации менее 10 В;
64 - цифра, указывающая на номинальное напряжение стабилизации - 6,4 В;
М - буквы от А до Я определяют последовательность разработки стабилитрона;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной стабилитрон с гибкими выводами без кристаллодержателя;
Н - покрытие контактов никель.
Стабилитроны 2С164М-1Н кремниевые, планарные, малой мощности, прецизионные.
Предназначены для стабилизации номинального напряжения 6,4 В в диапазоне токов стабилизации 0,5...3 мА с высокими требованиями к стабильности напряжения в диапазоне температур -60...+125 °С в герметизируемых интегральных микросхемах.
Бескорпусные, с гибкими выводами и защитным покрытием.
Тип стабилитрона и схема соединения электродов с выводами приводятся на индивидуальной таре.
Масса стабилитрона не более 0,01 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - СМ3.362.840ТУ.
Основные технические параметры стабилитрона 2С164М-1Н:
• Разброс напряжения стабилизации: 6... 6,7 В;
• Температурный коэффициент напряжения стабилизации: ±0,005 %/°С;
• Временная нестабильность напряжения стабилизации: ±0,3 %;
• Дифференциальное сопротивление стабилитрона : 120 Ом при Iст 1,5 мА;
• Минимально допустимый ток стабилизации: 0,5 мА;
• Максимально допустимый ток стабилизации: 3 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,02 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Расшифровка маркировки стабилитрона:
2С164М-1Н
2 - цифра, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
1 - цифра, обозначающая функциональное назначение, где 1 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации менее 10 В;
64 - цифра, указывающая на номинальное напряжение стабилизации - 6,4 В;
М - буквы от А до Я определяют последовательность разработки стабилитрона;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной стабилитрон с гибкими выводами без кристаллодержателя;
Н - покрытие контактов никель.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики стабилитронов 2С164М-1, 2С164М-1Н:
Тип стабилитрона Uст. ном. при Iст. ΔUст. αUст. δUст. rст. Iст. Рmax Тк.max (Тп.) Токр. мин. макс. В мА мВ %/°С % Ом мА мА мВт °С °С 2С164М-1 6,4 1,5 ±60 ±0,005 0,1 120 0,5 3 20 125 -60…+125 2С164М-1Н 6,4 1,5 ±60 ±0,005 0,3 120 0,5 3 20 125 -60…+125
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды. -
