2С211К-1
Стабилитроны 2С211К-1 кремниевые, планарные, малой мощности, импульсные.
Предназначены для стабилизации постоянного и импульсного номинального напряжения 11 В в диапазоне токов стабилизации от 0,1 до 1,8 мА (постоянного) и до 30 мА (импульсного), а также для ограничения импульсов напряжения в герметизируемых интегральных микросхемах.

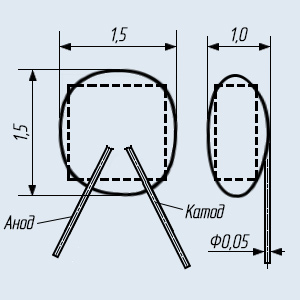

Бескорпусные, с гибкими выводами и защитным покрытием.
Тип стабилитрона и схема соединения электродов с выводами приводятся на ярлыке, помещаемом в индивидуальную тару.
При расположении стабилитрона выводами к оператору анодный вывод находится слева.
Масса стабилитрона не более 0,01 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - СМ3.362.836ТУ.
Основные технические параметры стабилитрона 2С211К-1:
• Номинальное напряжение стабилизации: 11 В при Iст 0,5 мА;
• Разброс напряжения стабилизации: 10,45... 11,55 В;
• Температурный коэффициент напряжения стабилизации: 0,095 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 1000 Ом при Iст 0,5 мА;
• Минимально допустимый ток стабилизации: 0,1 мА;
• Максимально допустимый ток стабилизации: 1,8 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,02 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Надежность:
Срок сохраняемости стабилитронов в составе загерметизированных ГС (микросборок) не менее 25 лет с даты изготовления.
Минимальная наработка приборов:
- 25000 часов в режимах и условиях, допускаемых ТУ;
- 50000 часов в облегченном режиме.
Срок сохраняемости приборов исчисляется с даты их монтажа.
Расшифровка маркировки стабилитрона:
2С211К-1
2 - цифра, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
2 - цифра, обозначающая функциональное назначение, где 2 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации от 10 до 100 В;
10 - цифра, указывающая на номинальное напряжение стабилизации - 11 В;
К - буквы от А до Я определяют последовательность разработки стабилитрона;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной стабилитрон с гибкими выводами без кристаллодержателя.
Стабилитроны 2С211К-1 кремниевые, планарные, малой мощности, импульсные.
Предназначены для стабилизации постоянного и импульсного номинального напряжения 11 В в диапазоне токов стабилизации от 0,1 до 1,8 мА (постоянного) и до 30 мА (импульсного), а также для ограничения импульсов напряжения в герметизируемых интегральных микросхемах.
Бескорпусные, с гибкими выводами и защитным покрытием.
Тип стабилитрона и схема соединения электродов с выводами приводятся на ярлыке, помещаемом в индивидуальную тару.
При расположении стабилитрона выводами к оператору анодный вывод находится слева.
Масса стабилитрона не более 0,01 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - СМ3.362.836ТУ.
Основные технические параметры стабилитрона 2С211К-1:
• Номинальное напряжение стабилизации: 11 В при Iст 0,5 мА;
• Разброс напряжения стабилизации: 10,45... 11,55 В;
• Температурный коэффициент напряжения стабилизации: 0,095 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 1000 Ом при Iст 0,5 мА;
• Минимально допустимый ток стабилизации: 0,1 мА;
• Максимально допустимый ток стабилизации: 1,8 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,02 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Надежность:
Срок сохраняемости стабилитронов в составе загерметизированных ГС (микросборок) не менее 25 лет с даты изготовления.
Минимальная наработка приборов:
- 25000 часов в режимах и условиях, допускаемых ТУ;
- 50000 часов в облегченном режиме.
Срок сохраняемости приборов исчисляется с даты их монтажа.
Расшифровка маркировки стабилитрона:
2С211К-1
2 - цифра, обозначает исходный материал, из которого изготовлен стабилитрон и его категорию качества, где 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»;
С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы);
2 - цифра, обозначающая функциональное назначение, где 2 - стабилитроны мощностью не более 0,3 Вт и номинальным напряжением стабилизации от 10 до 100 В;
10 - цифра, указывающая на номинальное напряжение стабилизации - 11 В;
К - буквы от А до Я определяют последовательность разработки стабилитрона;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной стабилитрон с гибкими выводами без кристаллодержателя.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Характеристики стабилитронов 2С168К-1, 2С175К-1, 2С182К-1, 2С191К-1, 2С210К-1, 2С211К-1, 2С212К-1:
Тип стабилитрона Uст. αUст. Uпр. (при Iпр.) rст. Iст. Рmax Тк.max (Тп.) Т окр. мин ном макс Iст.ном. мин макс В В В мА %/С В (мА) Ом мА мА Вт °С °С 2С168К-1 6,46 6,8 7,14 0,5 0,05 - 200 0,1 2,94 0,02 125 -60… +125 2С175К-1 7,13 7,5 7,88 0,5 0,065 - 200 0,1 2,66 0,02 125 -60… +125 2С182К-1 7,79 8,2 8,61 0,5 0,075 - 220 0,1 2,44 0,02 125 -60… +125 2С191К-1 8,65 9,1 9,56 0,5 0,08 - 220 0,1 2,2 0,02 125 -60… +125 2С210К-1 9,5 10 10,5 0,5 0,09 - 220 0,1 2 0,02 125 -60… +125 2С211К-1 10,45 11 11,55 0,5 0,095 - 200 0,1 1,8 0,02 125 -60… +125 2С212К-1 11,4 12 12,6 0,5 0,095 - 200 0,1 1,7 0,02 125 -60… +125
Условные обозначения электрических параметров стабилитронов:
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды. -
