2Т396А-2
Артикул:
2Т396А-2
Номенклатурный номер: 67197
2Т396А-2
Купить:
162.00 руб.
Цена с НДС
Спросить о 2Т396А-2
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2Т396А-2
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n усилительные с ненормированным коэффициентом шума.
Предназначен для применения в усилителях сверхвысоких частот электронной аппаратуры специального назначения.

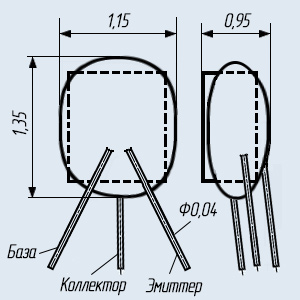

Транзисторы 2Т396А-2 бескорпусные на кристаллодержателях с гибкими выводами и защитным покрытием.
Выпускаются в сопроводительной таре.
Тип прибора указывается в этикетке.
Масса бескорпусного транзистора не более 0,003 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - СБ3.365.124ТУ.
Зарубежный аналог: LDA424.
Гарантийный срок хранения 25 лет со дня изготовления.
Гарантийная наработка:
- 25000 ч - в режимах и условиях, допускаемых ТУ;
- 50000 ч - в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики транзистора 2Т396А-2:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 30 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 2100 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 40 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 40... 250;
• Ск - Емкость коллекторного перехода: не более 1,5 пФ;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс.
Расшифровка условного обозначения биполярного транзистора специального назначения:
2Т396А-2
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
3 - буква, обозначающая функциональное назначение, где 3 - транзистор малой мощности с максимальной рассеиваемой мощностью не более 0,3 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;
96 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
2 - цифра, написанная дефис, для обозначений модификаций конструктивного исполнения, где 2 - транзистор с гибкими выводами на кристаллодержателе (подложке).
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n усилительные с ненормированным коэффициентом шума.
Предназначен для применения в усилителях сверхвысоких частот электронной аппаратуры специального назначения.
Транзисторы 2Т396А-2 бескорпусные на кристаллодержателях с гибкими выводами и защитным покрытием.
Выпускаются в сопроводительной таре.
Тип прибора указывается в этикетке.
Масса бескорпусного транзистора не более 0,003 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - СБ3.365.124ТУ.
Зарубежный аналог: LDA424.
Гарантийный срок хранения 25 лет со дня изготовления.
Гарантийная наработка:
- 25000 ч - в режимах и условиях, допускаемых ТУ;
- 50000 ч - в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики транзистора 2Т396А-2:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 30 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 2100 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 40 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 40... 250;
• Ск - Емкость коллекторного перехода: не более 1,5 пФ;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс.
Расшифровка условного обозначения биполярного транзистора специального назначения:
2Т396А-2
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
3 - буква, обозначающая функциональное назначение, где 3 - транзистор малой мощности с максимальной рассеиваемой мощностью не более 0,3 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;
96 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
2 - цифра, написанная дефис, для обозначений модификаций конструктивного исполнения, где 2 - транзистор с гибкими выводами на кристаллодержателе (подложке).
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики транзисторов 2Т396А-2:
Тип
транзистораСтруктура Предельные значения параметров при Тп=25°С Значения параметров при Тп=25°С TП
maxТ
maxIК
maxIК. И.
maxUКЭR max UКБ0 max UЭБ0 max РК max h21э UКЭ
нас.IКБО f гp. КШ СК СЭ мА мА В В В мВт В мкА ГГц дБ пФ пФ °С °С 2Т396А-2 n-p-n 40 40 10 15 3 30 40...250 - 0,5 >2,1 - 1,5 2 150 -60…+125
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• h21Э - коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО - обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды. -
