2Т679А-2
Артикул:
2Т679А-2
Номенклатурный номер: 60554
2Т679А-2
Купить:
162.00 руб.
Цена с НДС
Спросить о 2Т679А-2
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2Т679А-2
Транзисторы 2Т679А-2 биполярные переключательные структуры p-n-p с рассеиваемой мощностью не более 1.5 Вт и граничной частотой более 200 МГц.
Предназначены для применения в переключающих устройствах.

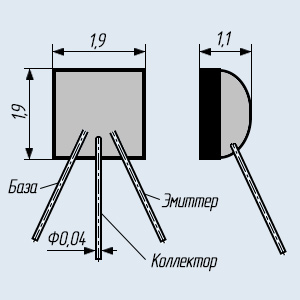

Бескорпусные без кристаллодержателя с гибкими выводами и защитным покрытием.
Тип прибора указывается в этикетке.
Масса транзистора не более 0,002 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - аА0.339.620ТУ.
Гарантийный срок хранения 25 лет со дня изготовления.
Гарантийная наработка:
- 50000 ч - в режимах и условиях, допускаемых ТУ;
- 100000 ч - в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения биполярного транзистора специального назначения:
2Т679А-2
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
6 - буква, обозначающая функциональное назначение, где 6 - транзистор средней мощности с максимальной рассеиваемой мощностью от 0,3 до 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;
79 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
2 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 2 - транзистор с гибкими выводами на кристаллодержателе (подложке).
Транзисторы 2Т679А-2 биполярные переключательные структуры p-n-p с рассеиваемой мощностью не более 1.5 Вт и граничной частотой более 200 МГц.
Предназначены для применения в переключающих устройствах.
Бескорпусные без кристаллодержателя с гибкими выводами и защитным покрытием.
Тип прибора указывается в этикетке.
Масса транзистора не более 0,002 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» - аА0.339.620ТУ.
Гарантийный срок хранения 25 лет со дня изготовления.
Гарантийная наработка:
- 50000 ч - в режимах и условиях, допускаемых ТУ;
- 100000 ч - в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения биполярного транзистора специального назначения:
2Т679А-2
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
6 - буква, обозначающая функциональное назначение, где 6 - транзистор средней мощности с максимальной рассеиваемой мощностью от 0,3 до 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;
79 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
2 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 2 - транзистор с гибкими выводами на кристаллодержателе (подложке).
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики транзисторов 2Т679А-2, 2Т679Б-2, 2Т679А-2Н, 2Т679Б-2Н:
Тип
транзистораСтруктура Предельные значения параметров при Тп=25°С Значения параметров при Тп=25°С TП
maxТ
maxIК
maxIК. И.
maxUКЭR max
(UКЭ0 max)UКБ0 max UЭБ0 max РК max
(РК. Т. max)h21Э UКЭ
нас.IКБО IЭБО IКЭR f гp. СК СЭ А А В В В Вт В мА мА мА МГц пФ пФ °С °С 2Т679А-2 p-n-p 0,5 1 50 50 3 1,5 20…80 <0,8 <1 - - >200 <30 - 150 -60…+125 2Т679Б-2 p-n-p 0,5 1 25 25 3 1,5 20…80 <0,8 <1 - - >200 <30 - 150 -60…+125 2Т679А-2Н p-n-p 0,5 1 50 50 3 1,5 20…80 <0,8 <1 - - >200 <30 - 150 -60…+125 2Т679Б-2Н p-n-p 0,5 1 25 25 3 1,5 20…80 <0,8 <1 - - >200 <30 - 150 -60…+125
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база- эмиттер.
• f гр - граничная частота коэффициента передачи тока.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды. -
