2Т908А-2
Артикул:
2Т908А-2
Номенклатурный номер: 58216
2Т908А-2
Купить:
1 164.00 руб.
Цена с НДС
Спросить о 2Т908А-2
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2Т908А-2

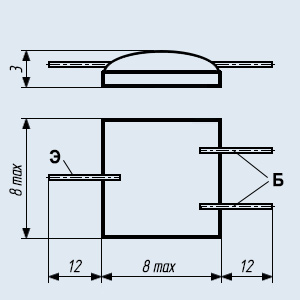

Транзисторы 2Т908А-2 кремниевые мезапланарные структуры n-p-n переключательные бескорпусные на кристаллодержателе с гибкими выводами.
Предназначены для работы в ключевых схемах аппаратуры специального назначения.
Категория качества: «ВП».
Технические условия:
- приемка «5» - аА0.339.480ТУ.
Гарантийный срок хранения 25 лет со дня изготовления.
Гарантийная наработка:
- 10000 ч - в режимах и условиях, допускаемых ТУ;
- 15000 ч - в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики транзистора 2Т908А-2:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 50 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 25 мА (100В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 8... 60;
• Ск - Емкость коллекторного перехода: не более 700 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,15 Ом;
• tрас - Время рассасывания: не более 2600 нс.
Расшифровка условного обозначения биполярного транзистора специального назначения:
2Т908А-2
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
9 - буква, обозначающая функциональное назначение, где 9 - транзистор большой мощности с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;
08 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
2 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 2 - транзистор с гибкими выводами на кристаллодержателе (подложке).
Транзисторы 2Т908А-2 кремниевые мезапланарные структуры n-p-n переключательные бескорпусные на кристаллодержателе с гибкими выводами.
Предназначены для работы в ключевых схемах аппаратуры специального назначения.
Категория качества: «ВП».
Технические условия:
- приемка «5» - аА0.339.480ТУ.
Гарантийный срок хранения 25 лет со дня изготовления.
Гарантийная наработка:
- 10000 ч - в режимах и условиях, допускаемых ТУ;
- 15000 ч - в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики транзистора 2Т908А-2:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 50 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 25 мА (100В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 8... 60;
• Ск - Емкость коллекторного перехода: не более 700 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,15 Ом;
• tрас - Время рассасывания: не более 2600 нс.
Расшифровка условного обозначения биполярного транзистора специального назначения:
2Т908А-2
2 - цифра, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где 2 - кремниевый транзистор категории качества «ВП», «ОСМ», «ОС»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
9 - буква, обозначающая функциональное назначение, где 9 - транзистор большой мощности с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;
08 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
2 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 2 - транзистор с гибкими выводами на кристаллодержателе (подложке).
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики транзисторов 2Т908А-2 :
Тип
транзистораСтруктура Предельные значения параметров при Тп=25°С Значения параметров при Тп=25°С TП
maxТ
maxIК
maxIК. И.
maxUКЭR max
(UКЭ0 max)UКБ0 max UЭБ0 max UПИТ max РК max
(РК. Т. max)h21Э UКЭ
нас.IКЭR IКБО f гp. PВЫХ КУР А А В В В В Вт В мА мА МГц Вт °С °С 2Т908А-2 n-p-n 10 - 100 140 5 - 50 8…60 <1,5 <25 - >50 - - 150 -60…+125
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимально допустимое постоянное напряжение коллектор-эмиттер при сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимально допустимое постоянное напряжение коллектор-эмиттер при токе базы, равном нулю.
• UКБ0 max - максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• UПИТ max - максимально допустимое напряжение питания.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база- эмиттер.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• f гр - граничная частота коэффициента передачи тока.
• PВЫХ - выходная мощность транзистора.
• КУР - коэффициент усиления по мощности транзистора.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды. -
