2Ц113А-1
Артикул:
2Ц113А-1
Номенклатурный номер: 75635
2Ц113А-1
Купить:
72.00 руб.
Цена с НДС
Спросить о 2Ц113А-1
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
2Ц113А-1
Столбы из кремниевых, диффузионных диодов, выпрямительные.
Предназначены для применения в высоковольтных блоках источников вторичного электропитания с дополнительной герметизацией.

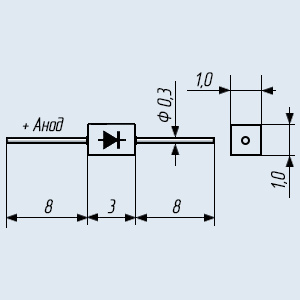

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип столба приводится на корпусе.
Категория качества: «ВП»
Технические условия:
- приемка «5» аА0.339.072ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Расшифровка маркировки выпрямительного столба:
2Ц113А-1
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый выпрямительный столб категории качества «ВП», «ОСМ», «ОС»;
Ц - буква, определяющая группу или подкласс диодов, где Ц - выпрямительные столбы и блоки;
1 - цифра, определяющая характерные эксплуатационные признаки, где 1 - столбы с постоянным или средним значением прямого тока не более 0,3 А;
13 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию выпрямительных столбов по параметрам;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной выпрямительный столб с гибкими выводами без кристаллодержателя.
Столбы из кремниевых, диффузионных диодов, выпрямительные.
Предназначены для применения в высоковольтных блоках источников вторичного электропитания с дополнительной герметизацией.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип столба приводится на корпусе.
Категория качества: «ВП»
Технические условия:
- приемка «5» аА0.339.072ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Расшифровка маркировки выпрямительного столба:
2Ц113А-1
2 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 2 - кремниевый выпрямительный столб категории качества «ВП», «ОСМ», «ОС»;
Ц - буква, определяющая группу или подкласс диодов, где Ц - выпрямительные столбы и блоки;
1 - цифра, определяющая характерные эксплуатационные признаки, где 1 - столбы с постоянным или средним значением прямого тока не более 0,3 А;
13 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию выпрямительных столбов по параметрам;
1 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 1 - бескорпусной выпрямительный столб с гибкими выводами без кристаллодержателя.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики диодных столбов 2Ц113А-1:
Диодный столб Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр fд max t вос обр Т кВ кВ мА А В/мА мкА кГц мкс °C 2Ц113А-1 1,6 - 0,5 1,5 8/0.5 0,05 20 - -60...+85
Условные обозначения электрических параметров диодных столбов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Т - температура окружающей среды. -
