3А133Б
Диоды 3А133Б арсенидогаллиевые, планарно-эпитаксиальные, с барьером Шоттки, смесительно-детекторные.
Предназначены для применения в преобразователях частоты и детекторах миллиметрового диапазона длин волн.

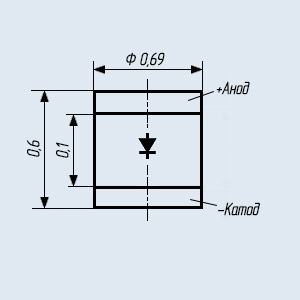

Выпускаются в металлокерамическом корпусе типа КД-122Б с жесткими выводами.
Диоды не маркируются, товарный знак, тип диода, полярность и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Положительный вывод - со стороны крышки.
Масса диода не более 0,0015 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.475ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 3А133Б, аА0.339.475 ТУ.
Расшифровка маркировки СВЧ диода:
3А133Б
3 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 3 - арсенид-галлиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на группу или подкласс диодов, где А - сверхвысокочастотные диоды;
1 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 1 - смесительные диоды;
33 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию сверхвысокочастотного диода по параметрам.
Диоды 3А133Б арсенидогаллиевые, планарно-эпитаксиальные, с барьером Шоттки, смесительно-детекторные.
Предназначены для применения в преобразователях частоты и детекторах миллиметрового диапазона длин волн.
Выпускаются в металлокерамическом корпусе типа КД-122Б с жесткими выводами.
Диоды не маркируются, товарный знак, тип диода, полярность и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Положительный вывод - со стороны крышки.
Масса диода не более 0,0015 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.475ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 3А133Б, аА0.339.475 ТУ.
Расшифровка маркировки СВЧ диода:
3А133Б
3 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 3 - арсенид-галлиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на группу или подкласс диодов, где А - сверхвысокочастотные диоды;
1 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 1 - смесительные диоды;
33 - число, обозначающее порядковый номер разработки;
Б - буква, определяющая классификацию сверхвысокочастотного диода по параметрам.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики смесительных СВЧ диодов
3А133А, 3А133Б:Наименование
смесительного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f РАБ L ПРБ I ВП C Д F НОРМ K стU r ВЫХ P ПД P РАС. КР P ПД. И P РАС. И. КР I ПР. СМ. ΔU ГГц дБ мА пФ дБ Ом мВт мВт мВт мВт мА В °C 3А133А 30…180 <7,5 0,5…2,7 <0,1 <9,5 <3,0 100…700 7,0 - 25,0 - - 15 -60…+125 3А133Б 30…180 <8,5 0,5…2,7 <0,1 <10,5 <3,0 100…700 7,0 - 25,0 - - 15 -60…+125
Условные обозначения электрических параметров смесительных СВЧ диодов:
f РАБ - Рабочий диапазон частот. L ПРБ - Потери преобразования смесительного СВЧ диода. I ВП - Выпрямленный ток. C Д - Общая емкость СВЧ диода. F НОРМ - Нормированный коэффициент шума смесительного диода. K стU - Коэффициент стоячей волны по напряжению. r ВЫХ - Выходное сопротивление. P РАС - Рассеиваемая мощность СВЧ диода. P РАС. КР - Рассеиваемая мощность при кратковременном воздействии. P РАС. И - Импульсная рассеиваемая мощность СВЧ диода. P РАС. И. КР - Импульсная рассеиваемая мощность при кратковременном воздействии. P ПД - Непрерывная падающая на диод СВЧ мощность. P ПД. И - Импульсная падающая на диод СВЧ мощность. I ПР. СМ - Максимально допустимый прямой ток смещения. ΔU - Допустимое значение статического потенциала. T ОКР - Диапазон рабочей температуры окружающей среды. -
