3А705А
Артикул:
3А705А
Номенклатурный номер: 68518
3А705А
Купить:
1 248.00 руб.
Цена с НДС
Спросить о 3А705А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
3А705А
Диоды СВЧ 3А705А полупроводниковые арсенидогаллиевые генераторные на эффекте Ганна предназначены для работы в качестве активного элемента в генераторах сантиметрового диапазона длин волн в радиоэлектронной аппаратуре (РЭА).

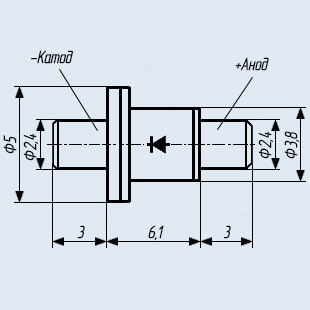

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приводится на корпусе.
Отрицательный вывод - со стороны крышки.
Масса диода не более 0,65 г.
Тип корпуса: КДЮ-106-2.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ФЫ0.336.010ТУ.
Аналоги: MA49135, MA49151, ND7F07-1R.
Гарантийный срок хранения - 25 лет со дня изготовления.
Расшифровка маркировки СВЧ диода:
3А705А
3 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 3 - арсенид-галлиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на группу или подкласс диодов, где А - сверхвысокочастотные диоды;
7 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 7 - генераторные диоды;
05 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию сверхвысокочастотного диода по параметрам.
Диоды СВЧ 3А705А полупроводниковые арсенидогаллиевые генераторные на эффекте Ганна предназначены для работы в качестве активного элемента в генераторах сантиметрового диапазона длин волн в радиоэлектронной аппаратуре (РЭА).
Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приводится на корпусе.
Отрицательный вывод - со стороны крышки.
Масса диода не более 0,65 г.
Тип корпуса: КДЮ-106-2.
Категория качества: «ВП»
Технические условия:
- приемка «5» - ФЫ0.336.010ТУ.
Аналоги: MA49135, MA49151, ND7F07-1R.
Гарантийный срок хранения - 25 лет со дня изготовления.
Расшифровка маркировки СВЧ диода:
3А705А
3 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 3 - арсенид-галлиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на группу или подкласс диодов, где А - сверхвысокочастотные диоды;
7 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 7 - генераторные диоды;
05 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию сверхвысокочастотного диода по параметрам.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики генераторных СВЧ диодов
3А705А, 3А705Б, АА705А, АА705Б:Наименование
генераторного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f РАБ P ВЫХ.МИН U РАБ I РАБ r Д C Д C КОР L Д U РАБ I РАБ P РАС ΔU T КОР ГГц мВт В мА Ом пФ пФ нГн В мА Вт В °C °C 3А705А 5,2…8,2 >20 10,0 <280 3,0…15,0 - <0,45 <1,7 10 - 3,5 - +75 -60…+60 3А705Б 5,2…8,2 >50 10,0 <300 3,0…15,0 - <0,45 <1,7 10 - 3,7 - +75 -60…+60 АА705А 5,2…8,2 >20 10,0 <280 3,0…15,0 - <0,45 <1,7 10 - 3,5 - +75 -60…+60 АА705Б 5,2…8,2 >50 10,0 <300 3,0…15,0 - <0,45 <1,7 10 - 3,7 - +75 -60…+60
Условные обозначения электрических параметров генераторных СВЧ диодов:
f РАБ - Рабочий диапазон частот СВЧ диода. P ВЫХ. МИН - Минимальная непрерывная выходная СВЧ мощность. U РАБ - Рабочее напряжение диода. I РАБ - Постоянный рабочий ток диода. r Д - Сопротивление СВЧ диода. C Д - Общая емкость СВЧ диода. C КОР - Емкость корпуса. L Д - Индуктивность СВЧ диода. P РАС - Рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T КОР - Температура корпуса СВЧ диода. T ОКР - Диапазон рабочей температуры окружающей среды. -
