3А726А
Артикул:
3А726А
Номенклатурный номер: 75475
3А726А
Купить:
888.00 руб.
Цена с НДС
Спросить о 3А726А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
3А726А
СВЧ диоды 3А726А арсенидгаллиевые, мезаэпитаксиальные, на эффекте Ганна, генераторные.
Предназначены для применения в генераторах на длине волны 2 см.

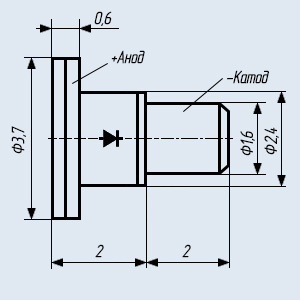

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип корпуса: КД-109.
Тип диода приводится на групповой таре.
Положительный вывод - со стороны крышки.
Масса диода не более 0,15 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.133ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Расшифровка маркировки СВЧ диода:
3А726А
3 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 3 - арсенид-галлиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на группу или подкласс диодов, где А - сверхвысокочастотные диоды;
7 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 7 - генераторные диоды;
26 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию сверхвысокочастотного диода по параметрам.
СВЧ диоды 3А726А арсенидгаллиевые, мезаэпитаксиальные, на эффекте Ганна, генераторные.
Предназначены для применения в генераторах на длине волны 2 см.
Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип корпуса: КД-109.
Тип диода приводится на групповой таре.
Положительный вывод - со стороны крышки.
Масса диода не более 0,15 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.133ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Расшифровка маркировки СВЧ диода:
3А726А
3 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 3 - арсенид-галлиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на группу или подкласс диодов, где А - сверхвысокочастотные диоды;
7 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 7 - генераторные диоды;
26 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию сверхвысокочастотного диода по параметрам.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики генераторных СВЧ диодов
3А726А, 3А726Б, 3А726В, 3А726Г, 3А726Д, 3А726Е, 3А726Ж, 3А726И, АА726А, АА726Б, АА726В, АА726Г, АА726Д, АА726Е, АА726Ж, АА726И:Наименование
генераторного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f РАБ P ВЫХ.МИН U РАБ I РАБ r Д C Д C КОР L Д U РАБ I РАБ P РАС ΔU T КОР ГГц мВт В А Ом пФ пФ нГн В мА Вт В °C °C 3А726А 12,05…13,5 >100 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 3А726Б 13,5…15,0 >100 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 3А726В 15,0…16,7 >100 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 3А726Г 12,05…13,5 >200 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 3А726Д 13,5…15,0 >200 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 3А726Е 15,0…16,7 >200 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 3А726Ж 16,7…18,0 >100 4,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 3А726И 16,7…18,0 >200 4,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 АА726А 12,05…13,5 >100 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 АА726Б 13,5…15,0 >100 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 АА726В 15,0…16,7 >100 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 АА726Г 12,05…13,5 >200 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 АА726Д 13,5…15,0 >200 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 АА726Е 15,0…16,7 >200 5,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 АА726Ж 16,7…18,0 >100 4,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70 АА726И 16,7…18,0 >200 4,0…8,0 0,8…2,0 0,3…2,5 - <0,45 <0,25 8,5 - 17 1000 +85 -60…+70
Условные обозначения электрических параметров генераторных СВЧ диодов:
f РАБ - Рабочий диапазон частот СВЧ диода. P ВЫХ. МИН - Минимальная непрерывная выходная СВЧ мощность. U РАБ - Рабочее напряжение диода. U ПРОБ - Пробивное напряжение СВЧ диода. I РАБ - Постоянный рабочий ток диода. r Д - Сопротивление СВЧ диода. C Д - Общая емкость СВЧ диода. C КОР - Емкость корпуса. L Д - Индуктивность СВЧ диода. P РАС - Рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T КОР - Температура корпуса СВЧ диода. T ОКР - Диапазон рабочей температуры окружающей среды. -
