3А759А-4
СВЧ диоды 3А759А-4 арсенидогаллиевые, мезаэпитаксиальные с p-n переходом, лавинно-пролетные, генераторные.
Предназначены для применения в генераторах миллиметрового диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

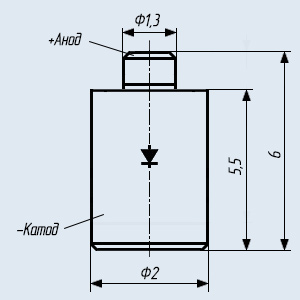

Выпускаются в бескорпусном исполнении на держателях с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Значение индивидуального рабочего тока для каждого диода указывается на индивидуальном талоне.
Диоды маркируются цветной точкой на торце минусового вывода:
- 3А759А - черной,
- 3А759Б - синей,
- 3А759В - зеленой.
Масса диода не более 0,2 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.739ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 3А759А-4, аА0.339.739 ТУ.
Расшифровка маркировки СВЧ диода:
3А759А-4
3 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 3 - арсенид-галлиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на группу или подкласс диодов, где А - сверхвысокочастотные диоды;
7 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 7 - генераторные диоды;
59 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию сверхвысокочастотного диода по параметрам;
4 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 4 - бескорпусной прибор с жёсткими выводами на кристаллодержателе (подложке).
СВЧ диоды 3А759А-4 арсенидогаллиевые, мезаэпитаксиальные с p-n переходом, лавинно-пролетные, генераторные.
Предназначены для применения в генераторах миллиметрового диапазона длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Выпускаются в бескорпусном исполнении на держателях с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Значение индивидуального рабочего тока для каждого диода указывается на индивидуальном талоне.
Диоды маркируются цветной точкой на торце минусового вывода:
- 3А759А - черной,
- 3А759Б - синей,
- 3А759В - зеленой.
Масса диода не более 0,2 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» - аА0.339.739ТУ.
Гарантийный срок хранения - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Пример записи условного обозначения при заказе и в конструкторской документации:
- диод СВЧ 3А759А-4, аА0.339.739 ТУ.
Расшифровка маркировки СВЧ диода:
3А759А-4
3 - цифра, обозначает исходный материал, из которого изготовлен диод и его категорию качества, где 3 - арсенид-галлиевый СВЧ диод категории качества «ВП», «ОСМ» или «ОС»;
А - буква, указывающая на группу или подкласс диодов, где А - сверхвысокочастотные диоды;
7 - цифра, определяющая основные функциональные возможности СВЧ диодов, где 7 - генераторные диоды;
59 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию сверхвысокочастотного диода по параметрам;
4 - цифра, написанная через дефис, для обозначений модификаций конструктивного исполнения, где 4 - бескорпусной прибор с жёсткими выводами на кристаллодержателе (подложке).
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики генераторных СВЧ диодов
3А759А-4, 3А759Б-4, 3А759В-4:Наименование
генераторного СВЧ диодаЗначения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики T ОКР f РАБ P ВЫХ.МИН U РАБ I РАБ r Д C Д C КОР L Д U РАБ I РАБ P РАС ΔU T КОР ГГц мВт В мА Ом пФ пФ нГн В мА Вт В °C °C 3А759А-4 35,0…37,0 >1000 20,0…37,0 >200 - - 0,27 0,06 - 1,0 - - - -60…+85 3А759Б-4 35,0…37,0 >500 20,0…37,0 >150 - - 0,27 0,06 - 1,0 - - - -60…+85 3А759В-4 35,0…37,0 >200 20,0…37,0 >80 - - 0,27 0,06 - 1,0 - - - -60…+85
Условные обозначения электрических параметров генераторных СВЧ диодов:
f РАБ - Рабочий диапазон частот СВЧ диода. P ВЫХ. МИН - Минимальная непрерывная выходная СВЧ мощность. U РАБ - Рабочее напряжение диода. U ПРОБ - Пробивное напряжение СВЧ диода. I РАБ - Постоянный рабочий ток диода. r Д - Сопротивление СВЧ диода. C Д - Общая емкость СВЧ диода. C КОР - Емкость корпуса. L Д - Индуктивность СВЧ диода. P РАС - Рассеиваемая мощность СВЧ диода. ΔU - Значение допустимого статического потенциала. T КОР - Температура корпуса СВЧ диода. T ОКР - Диапазон рабочей температуры окружающей среды. -
