АЛ108АМ
Артикул:
АЛ108АМ
Номенклатурный номер: 56384
АЛ108АМ
Купить:
24.00 руб.
Цена с НДС
Спросить о АЛ108АМ
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
АЛ108АМ
Диоды АЛ108АМ излучающие, инфракрасного диапазона, арсенидогаллиевые, эпитаксиальные.
Предназначены для работы в качестве источника ИК излучения.
Маркируются белой точкой.
Масса диода не более 0,15 г.

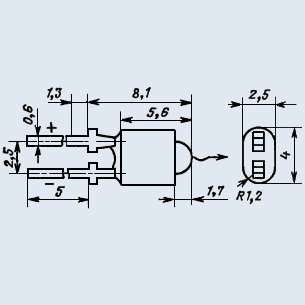

Тип корпуса: КДИ-14.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия: УЖ0.336.096 ТУ.
Основные технические параметры инфракрасного излучающего диода АЛ108АМ:
• Мощность излучения: не менее 2 мВт при 100 мА;
• Постоянное прямое напряжение: не более 1,6 В при 100 мА;
• Максимум спектрального распределения: 0,94 мкм;
• Ширина спектра излучения: 0,05 мкм;
• Время нарастания импульса излучения: 2,4 мкс;
• Время спада импульса излучения: 2,0 мкс;
• Максимально допустимый постоянный прямой ток: 110 мА;
• Максимально допустимое обратное постоянное напряжение: 2 В;
• Максимально допустимое импульсное обратное напряжение: 2 В.
Расшифровка маркировки диода инфракрасного излучения:
АЛ108АМ
А - буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества, где А - арсенид-галлиевый ИК-диод категории качества «ОТК»;
Л - буква, определяющая группу или подкласс диодов, где Л - излучающие оптоэлектронные приборы;
1 - цифра, обозначающая функциональное назначение, где 1 - излучающие диоды инфракрасного излучения;
08 - число, обозначающее порядковый номер разработки прибора;
А - буква, определяющая классификацию диодов инфракрасного излучения по параметрам, изготовленных по единой технологии;
М - буква, обозначающая модификацию приборов, приводящую к изменению его конструкции или параметров.
Диоды АЛ108АМ излучающие, инфракрасного диапазона, арсенидогаллиевые, эпитаксиальные.
Предназначены для работы в качестве источника ИК излучения.
Маркируются белой точкой.
Масса диода не более 0,15 г.
Тип корпуса: КДИ-14.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия: УЖ0.336.096 ТУ.
Основные технические параметры инфракрасного излучающего диода АЛ108АМ:
• Мощность излучения: не менее 2 мВт при 100 мА;
• Постоянное прямое напряжение: не более 1,6 В при 100 мА;
• Максимум спектрального распределения: 0,94 мкм;
• Ширина спектра излучения: 0,05 мкм;
• Время нарастания импульса излучения: 2,4 мкс;
• Время спада импульса излучения: 2,0 мкс;
• Максимально допустимый постоянный прямой ток: 110 мА;
• Максимально допустимое обратное постоянное напряжение: 2 В;
• Максимально допустимое импульсное обратное напряжение: 2 В.
Расшифровка маркировки диода инфракрасного излучения:
АЛ108АМ
А - буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества, где А - арсенид-галлиевый ИК-диод категории качества «ОТК»;
Л - буква, определяющая группу или подкласс диодов, где Л - излучающие оптоэлектронные приборы;
1 - цифра, обозначающая функциональное назначение, где 1 - излучающие диоды инфракрасного излучения;
08 - число, обозначающее порядковый номер разработки прибора;
А - буква, определяющая классификацию диодов инфракрасного излучения по параметрам, изготовленных по единой технологии;
М - буква, обозначающая модификацию приборов, приводящую к изменению его конструкции или параметров.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики излучающих диодов ИК-диапазона
АЛ108А, АЛ108АМ:Наименование диода Значения электрических и излучательных параметров диодов ИК-диапазона T ОКР. P ИЗЛ.
(при I ПР мА)U ПР.
(при I ПР мА)λ MAX Δλ t НАР. ИЗЛ. t СП. ИЗЛ. I ПР I ПР. И. U ОБР. U ОБР. И. мВт В мкм мкм мкс мкс мА А В В °C АЛ108А 1,5 (100) 1,35 (100) 0,94 0,05 2,4 2,0 110 10 2,0 - -60…+85 АЛ108АМ 2,0 (100) 1,6 (100) 0,94 0,05 2,4 2,0 110 2 2,0 - -60…+85
Условные обозначения электрических параметров излучающих диодов ИК-диапазона:
• P ИЗЛ. - Мощность излучения.
• U ПР. - Постоянное прямое напряжение.
• λ MAX - Длина волны излучения в максимуме спектральной характеристики.
• Δλ - Ширина спектра излучения.
• t НАР. ИЗЛ. - Время нарастания импульса излучения.
• t СП. ИЗЛ. - Время спада импульса излучения.
• I ПР. - Постоянный прямой ток.
• I ПР. И. - Импульсный прямой ток.
• U ОБР. - Обратное напряжение.
• U ОБР. И. - Обратное импульсное напряжение.
• T ОКР. - Диапазон рабочей температуры окружающей среды. -
