Д1011А
Артикул:
Д1011А
Номенклатурный номер: 57619
Д1011А
Купить:
168.00 руб.
Цена с НДС
Спросить о Д1011А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
Д1011А
Столбы из кремниевых диффузионных диодов, выпрямительные.

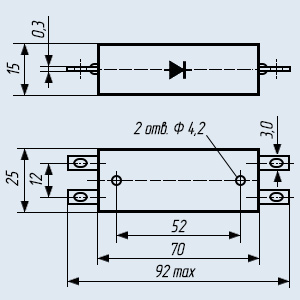

Корпус пластмассовый с жесткими выводами.
Тип прибора и схема соединения электродов с выводами приводятся на корпусе.
Масса столба не более 53 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия:
- приемка «1» ТР3.362.016 ТУ1;
- приемка «5» ТР3.362.015ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Основные технические характеристики диода Д1011А:
• Uoбp max - Максимальное постоянное обратное напряжение: 500 В;
• Inp max - Максимальный прямой ток: 300 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1,5 В при Inp 300 мА;
• Ioбp - Постоянный обратный ток: не более 100 мкА при Uoбp 500 В.
Расшифровка маркировки выпрямительного столба:
Д1011А
Д - буква, характеризующая весь класс полупроводниковых диодов;
1011 - число (номер), которое указывает на область применения: от 1001 до 1100 - выпрямительные столбы;
А - буква, определяющая классификацию выпрямительного столба по параметрам.
Столбы из кремниевых диффузионных диодов, выпрямительные.
Корпус пластмассовый с жесткими выводами.
Тип прибора и схема соединения электродов с выводами приводятся на корпусе.
Масса столба не более 53 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия:
- приемка «1» ТР3.362.016 ТУ1;
- приемка «5» ТР3.362.015ТУ.
Гарантийный срок хранения - 25 лет со дня изготовления.
Основные технические характеристики диода Д1011А:
• Uoбp max - Максимальное постоянное обратное напряжение: 500 В;
• Inp max - Максимальный прямой ток: 300 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1,5 В при Inp 300 мА;
• Ioбp - Постоянный обратный ток: не более 100 мкА при Uoбp 500 В.
Расшифровка маркировки выпрямительного столба:
Д1011А
Д - буква, характеризующая весь класс полупроводниковых диодов;
1011 - число (номер), которое указывает на область применения: от 1001 до 1100 - выпрямительные столбы;
А - буква, определяющая классификацию выпрямительного столба по параметрам.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики диодных столбов Д1009, Д1009А, Д10011А:
Диодный столб Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр fд max t вос обр Т кВ кВ мА А В/мА мкА кГц мкс °C Д1009 - 2 300 - 2,6/300 100 1 - -60...+85 Д1009А - 1 300 - 1,5/300 100 1 - -60...+85 Д1011А - 0,5 300 - 1,5/300 100 1 - -60...+85
Условные обозначения электрических параметров диодных столбов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Т - температура окружающей среды. -
