ФД-11К
Артикул:
ФД-11К
Номенклатурный номер: 60850
ФД-11К
Купить:
1 020.00 руб.
Цена с НДС
Спросить о ФД-11К
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
ФД-11К
Фотодиод ФД-11К кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,5 до 1,12 мкм.

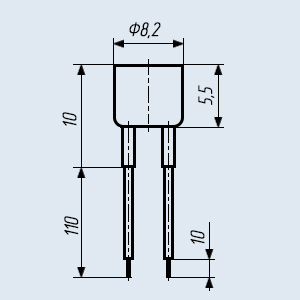

Фотодиод ФД-11К выпускается с фоточувствительным элементом размерами 1,9x1,9 мм в металлостеклянном корпусе с однонаправленными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе, или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С.
Масса фотодиода не более 2,0 г.
Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» АГЦ3.368.029ТУ,
- приёмка «9» АГЦ3.368.029ТУ, АГЦ0.336.800ТУ.
Гарантийный срок хранения фотодиода ФД-11К - 15 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 12000 часов - во всех режимах, допускаемых ТУ;
- 24000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические и эксплуатационные характеристики фотодиода ФД-11К гр.А:
• Размер фоточувствительного элемента: диаметр 2,5 мм;
• Область спектральной фоточувствительности: 0,5...1,15 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,88...0,94 мкм;
• Номинальное рабочее напряжение: 10 В;
• Темновой ток: не более 0,2 мкА;
• Токовая фоточувствительность: не менее 5 мкА/лк
Фотодиод ФД-11К кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,5 до 1,12 мкм.
Фотодиод ФД-11К выпускается с фоточувствительным элементом размерами 1,9x1,9 мм в металлостеклянном корпусе с однонаправленными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе, или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С.
Масса фотодиода не более 2,0 г.
Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» АГЦ3.368.029ТУ,
- приёмка «9» АГЦ3.368.029ТУ, АГЦ0.336.800ТУ.
Гарантийный срок хранения фотодиода ФД-11К - 15 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 12000 часов - во всех режимах, допускаемых ТУ;
- 24000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические и эксплуатационные характеристики фотодиода ФД-11К гр.А:
• Размер фоточувствительного элемента: диаметр 2,5 мм;
• Область спектральной фоточувствительности: 0,5...1,15 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,88...0,94 мкм;
• Номинальное рабочее напряжение: 10 В;
• Темновой ток: не более 0,2 мкА;
• Токовая фоточувствительность: не менее 5 мкА/лк
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики фотодиода ФД-11К:
Наименование фотодиода Размеры
фоточувствительного
элементаЗначения основных параметров фотодиодов Δλ λmax U РАБ I Т Si ИНТ Масса мм мкм мкм В мкА мА/лм г ФД-11К ∅2,5 0,5…1,15 0,88…0,94 10 0,2 5 3,0
Условные обозначения электрических параметров фотодиодов:
Δλ - Диапазон спектральной характеристики. λmax - Максимальная спектральная характеристика фотодиода. U РАБ - Рабочее напряжение фотодиода. I Т - Темновой ток. Si ИНТ - Интегральная токовая чувствительность. -
