ФД-269
Артикул:
ФД-269
Номенклатурный номер: 71546
ФД-269
Купить:
96.00 руб.
Цена с НДС
Спросить о ФД-269
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
ФД-269
Фотодиод ФД-269 кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,4 до 1,1 мкм.

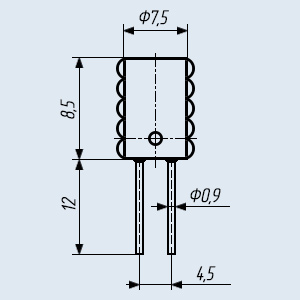

Фотодиод ФД-269 выпускается в пластмассовом корпусе с однонаправленными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «2.1» по ГОСТ 15150-69.
Фотодиод ФД-269 допускает эксплуатацию при температуре окружающей среды от -45 до +45 °С.
Масса фотодиода не более 1,0 г.
Категория качества: «ОТК».
Технические условия:
- приёмка «1» ТУ 3-1164-86.
Гарантийный срок хранения фотодиода ФД-269 - 12 лет с даты изготовления, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 5000 часов - во всех режимах, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические и эксплуатационные характеристики фотодиода ФД-269:
• Размер фоточувствительного элемента: 16,9 мм2;
• Область спектральной фоточувствительности: 0,4...1,1 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,75...0,9 мкм;
• Номинальное рабочее напряжение: 12 В.
Фотодиод ФД-269 кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,4 до 1,1 мкм.
Фотодиод ФД-269 выпускается в пластмассовом корпусе с однонаправленными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «2.1» по ГОСТ 15150-69.
Фотодиод ФД-269 допускает эксплуатацию при температуре окружающей среды от -45 до +45 °С.
Масса фотодиода не более 1,0 г.
Категория качества: «ОТК».
Технические условия:
- приёмка «1» ТУ 3-1164-86.
Гарантийный срок хранения фотодиода ФД-269 - 12 лет с даты изготовления, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 5000 часов - во всех режимах, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические и эксплуатационные характеристики фотодиода ФД-269:
• Размер фоточувствительного элемента: 16,9 мм2;
• Область спектральной фоточувствительности: 0,4...1,1 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,75...0,9 мкм;
• Номинальное рабочее напряжение: 12 В.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики фотодиода ФД-269:
Наименование фотодиода Размеры
фоточувствительного
элементаЗначения основных параметров фотодиодов Δλ λmax U РАБ I Т Si ИНТ Масса мм2 мкм мкм В мкА мА/лм г ФД-269 16,9 0,4…1,1 0,75…0,9 12,0 5,0 5,0 1,0
Условные обозначения электрических параметров фотодиодов:
Δλ - Диапазон спектральной характеристики. λmax - Максимальная спектральная характеристика фотодиода. U РАБ - Рабочее напряжение фотодиода. I Т - Темновой ток. Si ИНТ - Интегральная токовая чувствительность. -
