ФД-320
Артикул:
ФД-320
Номенклатурный номер: 55229
ФД-320
Купить:
96.00 руб.
Цена с НДС
Спросить о ФД-320
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
ФД-320
Фотодиод ФД-320 кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,4 до 1,1 мкм.
Выпускаются в двух вариантах исполнения:
- ФД-320 - с окном в виде линзы,
- ФД-320-01 - без линзы.

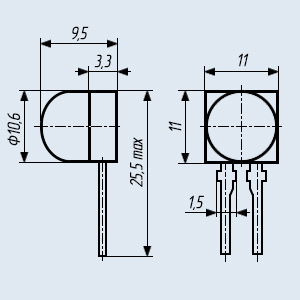

Фотодиод ФД-320 выпускается в пластмассовом корпусе с жёсткими штампованными лужёными однонаправленными выводами.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «2.1» по ГОСТ 15150-69.
Фотодиод ФД-320 допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С.
Масса фотодиода не более 10,0 г.
Категория качества: «ОТК».
Технические условия:
- приёмка «1» ТУ 3-3.2420-91.
Гарантийный срок хранения фотодиода ФД-320 - 10 лет с даты изготовления, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 5000 часов - во всех режимах, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Фотодиод ФД-320 кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,4 до 1,1 мкм.
Выпускаются в двух вариантах исполнения:
- ФД-320 - с окном в виде линзы,
- ФД-320-01 - без линзы.
Фотодиод ФД-320 выпускается в пластмассовом корпусе с жёсткими штампованными лужёными однонаправленными выводами.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «2.1» по ГОСТ 15150-69.
Фотодиод ФД-320 допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С.
Масса фотодиода не более 10,0 г.
Категория качества: «ОТК».
Технические условия:
- приёмка «1» ТУ 3-3.2420-91.
Гарантийный срок хранения фотодиода ФД-320 - 10 лет с даты изготовления, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 5000 часов - во всех режимах, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики фотодиода ФД-320, ФД-320-01:
Наименование фотодиода Размеры
фоточувствительного
элементаЗначения основных параметров фотодиодов Δλ λmax U РАБ I Т Si ИНТ Масса мм2 мкм мкм В мкА мкА/лк г ФД-320 25,0 0,4…1,1 - 12,0 0,05 1,5x10-1 10,0 ФД-320-01 25,0 0,4…1,1 - 12,0 0,05 3,5x10-1 8,0
Условные обозначения электрических параметров фотодиодов:
Δλ - Диапазон спектральной характеристики. λmax - Максимальная спектральная характеристика фотодиода. U РАБ - Рабочее напряжение фотодиода. I Т - Темновой ток. Si ИНТ - Интегральная токовая чувствительность. -
