ФД-5Г
Артикул:
ФД-5Г
Номенклатурный номер: 73502
ФД-5Г
Купить:
2 508.00 руб.
Цена с НДС
Спросить о ФД-5Г
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
ФД-5Г
Фотодиод ФД-5Г германиевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для работы в качестве приёмника инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и бесконтактного измерения температуры, вычислительной и измерительной техники в диапазоне длин волн от 0,3 до 1,8 мкм.

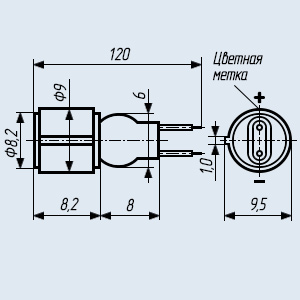

Фотодиод ФД-5Г выпускается в герметичном металлостеклянном корпусе с однонаправленными выводами.
В качестве входных окон используются стеклянные линзы.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе, или цветной меткой на выводе.
Фотодиод ФД-5Г изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «2» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -50 до +50 °С.
Масса фотодиода не более 1,6 г.
Категория качества: «ОТК», «ВП»
Технические условия:
- приёмка «5» АГЦ3.368.047ТУ.
Гарантийный срок хранения фотодиода ФД-5Г - 12 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 5000 часов - во всех режимах, допускаемых ТУ;
- 25000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Фотодиод ФД-5Г германиевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для работы в качестве приёмника инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и бесконтактного измерения температуры, вычислительной и измерительной техники в диапазоне длин волн от 0,3 до 1,8 мкм.
Фотодиод ФД-5Г выпускается в герметичном металлостеклянном корпусе с однонаправленными выводами.
В качестве входных окон используются стеклянные линзы.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе, или цветной меткой на выводе.
Фотодиод ФД-5Г изготавливается в климатическом исполнении для умеренного и холодного климата «УХЛ» категории размещения «2» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -50 до +50 °С.
Масса фотодиода не более 1,6 г.
Категория качества: «ОТК», «ВП»
Технические условия:
- приёмка «5» АГЦ3.368.047ТУ.
Гарантийный срок хранения фотодиода ФД-5Г - 12 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 5000 часов - во всех режимах, допускаемых ТУ;
- 25000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики фотодиода ФД-5Г:
Наименование фотодиода Размеры
фоточувствительного
элементаЗначения основных параметров фотодиодов Δλ λmax U РАБ I Т Si ИНТ Масса мм мкм мкм В мкА мА/лм г ФД-5Г ∅2,5 0,3…1,8 1,5…1,55 15,0 8,0 6,0 1,6
Условные обозначения электрических параметров фотодиодов:
Δλ - Диапазон спектральной характеристики. λmax - Максимальная спектральная характеристика фотодиода. U РАБ - Рабочее напряжение фотодиода. I Т - Темновой ток. Si ИНТ - Интегральная токовая чувствительность. -
