ГИ-23Б
Артикул:
ГИ-23Б
Номенклатурный номер: 50920
ГИ-23Б
Купить:
13 680.00 руб.
Цена с НДС
Спросить о ГИ-23Б
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
ГИ-23Б
Импульсный генераторный триод ГИ-23Б в металлокерамическом исполнении и воздушным принудительным охлаждением для работы в дециметровом диапазоне волн.
Предназначен для генерирования и усиления высокочастотных колебаний в диапазоне частот от 300 до 1650 МГц в импульсном режиме работы при анодной модуляции.
Триод ГИ-23Б применяется для работы в радиотехнической аппаратуре специального назначения.
Катод оксидный косвенного накала.
Выпускается в металлокерамическом оформлении с радиатором и цилиндрическими выводами катода, подогревателя и сетки.
Охлаждение принудительное воздушное 24 м3/ч.

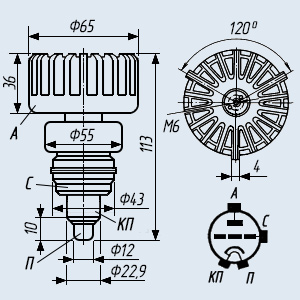

Габаритные размеры триода ГИ-23Б:
- высота лампы - не более 113 мм;
- диаметр лампы - не более 65 мм.
Масса не более 380 г.
Гарантийный срок хранения лампы ГИ-23Б - 12 лет со дня приёмки представителем заказчика.
Срок службы не менее 750 час.
Технические условия: СЦ3.323.028ТУ.
Расшифровка маркировки триода:
ГИ-23Б
ГИ - буквы, определяющие тип лампы: ГИ - генераторные импульсные;
23 - число порядкового номера разработки данного типа лампы;
Б - буква, обозначающая вид принудительного охлаждения: Б - воздушное.
Импульсный генераторный триод ГИ-23Б в металлокерамическом исполнении и воздушным принудительным охлаждением для работы в дециметровом диапазоне волн.
Предназначен для генерирования и усиления высокочастотных колебаний в диапазоне частот от 300 до 1650 МГц в импульсном режиме работы при анодной модуляции.
Триод ГИ-23Б применяется для работы в радиотехнической аппаратуре специального назначения.
Катод оксидный косвенного накала.
Выпускается в металлокерамическом оформлении с радиатором и цилиндрическими выводами катода, подогревателя и сетки.
Охлаждение принудительное воздушное 24 м3/ч.
Габаритные размеры триода ГИ-23Б:
- высота лампы - не более 113 мм;
- диаметр лампы - не более 65 мм.
Масса не более 380 г.
Гарантийный срок хранения лампы ГИ-23Б - 12 лет со дня приёмки представителем заказчика.
Срок службы не менее 750 час.
Технические условия: СЦ3.323.028ТУ.
Расшифровка маркировки триода:
ГИ-23Б
ГИ - буквы, определяющие тип лампы: ГИ - генераторные импульсные;
23 - число порядкового номера разработки данного типа лампы;
Б - буква, обозначающая вид принудительного охлаждения: Б - воздушное.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические параметры ГИ-23Б:
при Uн=12,6 В, Uа=1,3 кВ, Iа=155 мА Ток накала 2,45 ± 0,15 А
Ток сетки обратный 155 ± 45 мА
Крутизна характеристики 31 ± 5 мА/В
Ток сетки обратный не более 50 мкА
Проницаемость 1,5 ± 0,5 %
Полезная мощность в импульсе не менее 40 кВт
Междуэлектродные емкости, пФ: - входная 16 ± 2
- выходная не более 0,16
- проходная 6 ± 0,5
Предельные эксплуатационные характеристики ГИ-23Б:
Напряжение накала 11,9 - 13,3 В
Напряжение анода в импульсе 14 кВ
Мощность, рассеиваемая анодом 300 Вт
Мощность, рассеиваемая сеткой: - при термотоке около 5 мА 2,5 Вт
- без учета термотока 40 Вт
Ток анода в импульсе (постоянная составляющая) 15 А
Длительность импульса 15 мкс
Скважность (минимальная) 200
Сопротивление в цепи сетки 10 кОм
Температура радиатора анода 160 С
Температура торца анода 200 С
Температура вывода сетки 200 С
Температура вывода катода 120 С
Температура керамических частей 250 С
Интервал рабочих температур окружающей среды от -60 до +100 С
-
