ГТ701А
Мы советуем
Артикул:
ГТ701А
Номенклатурный номер: 50963
ГТ701А
Купить:
372.00 руб.
Цена с НДС
Спросить о ГТ701А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
ГТ701А
Транзистор ГТ701А германиевый сплавной структуры p-n-p универсальный.
Предназначен для применения в системах зажигания двигателей внутреннего сгорания, а также в преобразователях напряжения.
Допускается применять в условиях импульсных перегрузок по напряжению и мощности.
Используются в электронной аппаратуре общего назначения.

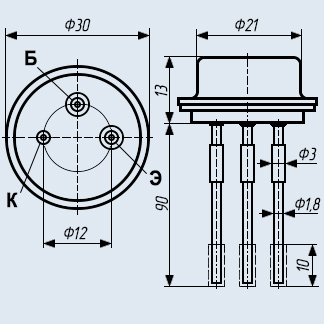

Выпускается в металлическом корпусе со стеклянными изоляторами и гибкими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 25 г.
Масса крепежного фланца не более 7,5 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - 0.336.763ТУ.
Импортный аналог: 2N2137, 2N2138A, 2N2142A, 2N2143, 2N3611, 2N3613, AD314, AD542, 3NU74, 2NU74, 4NU74, 5W74.
Основные технические характеристики транзистора ГТ701А:
• Структура: p-n-p
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;
• fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 0,05 МГц;
• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 55 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 15 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 6 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 10.
Расшифровка маркировки биполярного транзистора:
ГТ701А
Г - буква, обозначающая исходный материал, из которого изготовлен транзистор и его категорию качества, где Г - германиевый транзистор категории качества «ОТК»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
7 - транзистор большой мощности - с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой не более 3 МГц;
01 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
Транзистор ГТ701А германиевый сплавной структуры p-n-p универсальный.
Предназначен для применения в системах зажигания двигателей внутреннего сгорания, а также в преобразователях напряжения.
Допускается применять в условиях импульсных перегрузок по напряжению и мощности.
Используются в электронной аппаратуре общего назначения.
Выпускается в металлическом корпусе со стеклянными изоляторами и гибкими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 25 г.
Масса крепежного фланца не более 7,5 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - 0.336.763ТУ.
Импортный аналог: 2N2137, 2N2138A, 2N2142A, 2N2143, 2N3611, 2N3613, AD314, AD542, 3NU74, 2NU74, 4NU74, 5W74.
Основные технические характеристики транзистора ГТ701А:
• Структура: p-n-p
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;
• fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 0,05 МГц;
• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 55 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 15 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 6 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 10.
Расшифровка маркировки биполярного транзистора:
ГТ701А
Г - буква, обозначающая исходный материал, из которого изготовлен транзистор и его категорию качества, где Г - германиевый транзистор категории качества «ОТК»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
7 - транзистор большой мощности - с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой не более 3 МГц;
01 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики транзисторов ГТ701А:
Тип
транзистораСтруктура Предельные значения параметров при Тп=25°С Значения параметров при Тп=25°С TП
maxТ
maxIК
maxIК. И.
maxUКЭ0 max) UКБ0 max UЭБ0 max РК. Т. max h21Э UКЭ
нас.IКБО IЭБО IКЭR f гp. СК СЭ А А В В В Вт В мА мА мА кГц пФ пФ °С °С ГТ701А p-n-p 12 - 100 - 15 50 >10 - <6 - - >50 - - 85 -50…+70
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база- эмиттер.
• f гр - граничная частота коэффициента передачи тока.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды. -
