КД210Г1
Артикул:
КД210Г1
Номенклатурный номер: 67912
КД210Г1
Купить:
360.00 руб.
Цена с НДС
Спросить о КД210Г1
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КД210Г1
Диоды КД210Г1 кремниевые, диффузионные, лавинные.
Предназначены для преобразования переменного напряжения частотой до 5 кГц.
Используются для работы в выпрямительных устройствах электронной аппаратуры общего назначения.
Выпускаются в металло-пластмассовом корпусе с жёсткими однонаправленными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе диода.

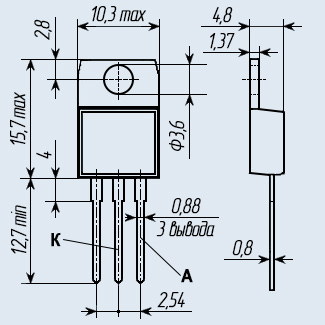

Тип корпуса: КТ-28-1, масса не более 2,5 г.
Климатическое исполнение «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - УЖ0.336.088 ТУ.
Основные технические характеристики диода КД210Г1:
• Uoбp max - Максимальное постоянное обратное напряжение: 1000 В;
• Inp max - Максимальный прямой ток: 10 А;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 10 А;
• Ioбp - Постоянный обратный ток: не более 1,5 мА при Uoбp 1000 В.
Расшифровка маркировки выпрямительного диода:
КД210Г1
К - буква, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества, где К - кремниевый диод категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, указывающая на основные эксплуатационные признаки, где 2 - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
10 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода;
1 - цифра, обозначающая модификацию прибора, приводящую к изменению его конструкции или электрических характеристик.
Диоды КД210Г1 кремниевые, диффузионные, лавинные.
Предназначены для преобразования переменного напряжения частотой до 5 кГц.
Используются для работы в выпрямительных устройствах электронной аппаратуры общего назначения.
Выпускаются в металло-пластмассовом корпусе с жёсткими однонаправленными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе диода.
Тип корпуса: КТ-28-1, масса не более 2,5 г.
Климатическое исполнение «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - УЖ0.336.088 ТУ.
Основные технические характеристики диода КД210Г1:
• Uoбp max - Максимальное постоянное обратное напряжение: 1000 В;
• Inp max - Максимальный прямой ток: 10 А;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 10 А;
• Ioбp - Постоянный обратный ток: не более 1,5 мА при Uoбp 1000 В.
Расшифровка маркировки выпрямительного диода:
КД210Г1
К - буква, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества, где К - кремниевый диод категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, указывающая на основные эксплуатационные признаки, где 2 - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
10 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода;
1 - цифра, обозначающая модификацию прибора, приводящую к изменению его конструкции или электрических характеристик.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики диодов КД210А1, КД210Б1, КД210В1, КД210Г1:
Диод Uпр/Iпр Ioбр t вос обр Uобр max Uобр имп max Iпр max Iпр имп max Cд fд max Т В/А мА мкс В В А А пФ кГц °C КД210А1 1/5 1,5 - - 800 5 50 - 1 -60...+100 КД210Б1 1/10 1,5 - - 800 10 50 - 1 -60...+100 КД210В1 1/5 1,5 - - 1000 5 50 - 1 -60...+100 КД210Г1 1/10 1,5 - - 1000 10 50 - 1 -60...+100
Условные обозначения электрических параметров диодов:
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• tвoc обр - Время обратного восстановления;
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Сд - Общая емкость диода;
• fд max - Максимальная рабочая частота диода;
• Т - температура окружающей среды. -
