КД213А
Новинки
Артикул:
КД213А
Номенклатурный номер: 52243
КД213А
Купить:
444.00 руб.
Цена с НДС
Спросить о КД213А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КД213А
Диоды КД213А кремниевые, выпрямительные, средней мощности, диффузионные.
Предназначены для преобразования переменного напряжения частотой до 100 кГц.
Используются для работы в выпрямительных устройствах радиоэлектронной аппаратуры общего назначения.

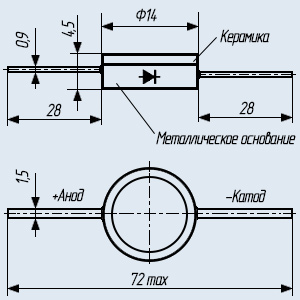

Выпускаются в металлопластмассовом корпусе с гибкими выводами.
Маркировка диода и схема соединения электродов с выводами указывается на корпусе.
Отрицательный электрод соединен с металлическим основанием корпуса.
Тип корпуса: КД-23, масса не более 4,0 г., с фланцем не более 6,0 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» аА0.336.176ТУ.
Импортный аналог: 1N162, 1S411, BYW17-200, G1502.
Гарантийные обязательства:
Изготовитель гарантирует соответствие диода КД213А требованиям аА0.336.176 ТУ при соблюдении потребителем режимов и условий эксплуатации, правил хранения и транспортирования, установленных ТУ.
Гарантийный срок хранения 12 лет со дня изготовления.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики диода КД213А:
• Uoбp max - Максимальное постоянное обратное напряжение: 200 В;
• Inp max - Максимальный прямой ток: 10 А;
• fд - Рабочая частота диода: 100 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 10 А;
• Ioбp - Постоянный обратный ток: не более 200 мкА при Uoбp 200 В;
• tвoc обр - Время обратного восстановления: 0,3 мкс;
• Сд - Общая емкость: 550 пФ при Uoбp 100 В.
Расшифровка маркировки выпрямительного диода:
КД213А
К - буква, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества, где К - кремниевый диод категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, указывающая на основные эксплуатационные признаки, где 2 - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
13 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода.
Диоды КД213А кремниевые, выпрямительные, средней мощности, диффузионные.
Предназначены для преобразования переменного напряжения частотой до 100 кГц.
Используются для работы в выпрямительных устройствах радиоэлектронной аппаратуры общего назначения.
Выпускаются в металлопластмассовом корпусе с гибкими выводами.
Маркировка диода и схема соединения электродов с выводами указывается на корпусе.
Отрицательный электрод соединен с металлическим основанием корпуса.
Тип корпуса: КД-23, масса не более 4,0 г., с фланцем не более 6,0 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» аА0.336.176ТУ.
Импортный аналог: 1N162, 1S411, BYW17-200, G1502.
Гарантийные обязательства:
Изготовитель гарантирует соответствие диода КД213А требованиям аА0.336.176 ТУ при соблюдении потребителем режимов и условий эксплуатации, правил хранения и транспортирования, установленных ТУ.
Гарантийный срок хранения 12 лет со дня изготовления.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики диода КД213А:
• Uoбp max - Максимальное постоянное обратное напряжение: 200 В;
• Inp max - Максимальный прямой ток: 10 А;
• fд - Рабочая частота диода: 100 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 10 А;
• Ioбp - Постоянный обратный ток: не более 200 мкА при Uoбp 200 В;
• tвoc обр - Время обратного восстановления: 0,3 мкс;
• Сд - Общая емкость: 550 пФ при Uoбp 100 В.
Расшифровка маркировки выпрямительного диода:
КД213А
К - буква, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества, где К - кремниевый диод категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, указывающая на основные эксплуатационные признаки, где 2 - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
13 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные характеристики диодов КД213А, КД213Б, КД213В, КД213Г:
Диод Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Cд/Uд Io(25)/Ioм f max P Pт В В А А В/А пФ/В мА/мА кГц Вт Вт КД213А 200 200 10 100 1,0/10 550/100 0,2/- 100 - - КД213Б 200 200 10 100 1,2/10 550/100 0,2/- 100 - - КД213В 200 200 10 100 1,2/10 550/100 0,2/- 100 - - КД213Г 100 100 10 100 1,2/10 550/100 0,2/- 100 - -
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Cд/Uд - Общая емкость диода (Cд) и напряжение на диоде (Uд), при котором она измеряется;
• Io(25)/Ioм- Обратный ток диода при предельном обратном напряжении. Приводится для температуры +25°C (Iо(25)) и максимальной рабочей температуры (Iом);
• fmax - Максимальная рабочая частота диода;
• P - максимально допустимая постоянная рассеиваемая мощность на диоде;
• Pт - максимально допустимая постоянная рассеиваемая мощность на диоде с теплоотводом. -
