КД221Г
Артикул:
КД221Г
Номенклатурный номер: 83446
КД221Г
Купить:
24.00 руб.
Цена с НДС
Спросить о КД221Г
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КД221Г
Диоды КД221Г кремниевые, диффузионные, высокочастотные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 50 кГц (КД221А, КД221Б, КД221В) и до 20 кГц (КД221Г).
Используются для работы в электронной аппаратуре общего назначения.

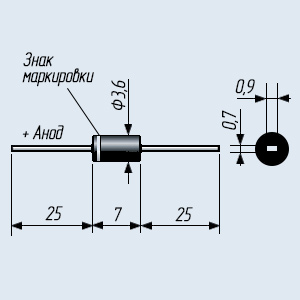

Выпускаются в цилиндрическом пластмассовом корпусе с гибкими разнонаправленными выводами.
Маркируются цветовым кодом на корпусе диода.
Для обозначения полярности нанесено цветовое кольцо жёлтого цвета на торце у анодного вывода.
Для обозначения типономинала на боковой поверхности корпуса нанесена цветовая точка:
- КД209А - голубого цвета;
- КД209Б - зелёного цвета;
- КД209В - красного цвета;
- КД209Г - белого цвета.
Масса диода не более 0,5 г.
Климатическое исполнение «УХЛ.
Категория качества: «ОТК».
Технические условия:
- приемка «1» - аА0.336.392ТУ.
Импортный аналог: 1N3983.
Расшифровка маркировки выпрямительного диода:
КД221Г
К - буква, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества, где К - кремниевый диод категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, указывающая на основные эксплуатационные признаки, где 2 - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
21 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода.
Диоды КД221Г кремниевые, диффузионные, высокочастотные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 50 кГц (КД221А, КД221Б, КД221В) и до 20 кГц (КД221Г).
Используются для работы в электронной аппаратуре общего назначения.
Выпускаются в цилиндрическом пластмассовом корпусе с гибкими разнонаправленными выводами.
Маркируются цветовым кодом на корпусе диода.
Для обозначения полярности нанесено цветовое кольцо жёлтого цвета на торце у анодного вывода.
Для обозначения типономинала на боковой поверхности корпуса нанесена цветовая точка:
- КД209А - голубого цвета;
- КД209Б - зелёного цвета;
- КД209В - красного цвета;
- КД209Г - белого цвета.
Масса диода не более 0,5 г.
Климатическое исполнение «УХЛ.
Категория качества: «ОТК».
Технические условия:
- приемка «1» - аА0.336.392ТУ.
Импортный аналог: 1N3983.
Расшифровка маркировки выпрямительного диода:
КД221Г
К - буква, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества, где К - кремниевый диод категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, указывающая на основные эксплуатационные признаки, где 2 - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
21 - число, обозначающее порядковый номер разработки;
Г - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики диодов КД221А, КД221Б, КД221В, КД221Г:
Диод Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Cд/Uд Io(25)/Ioм f max В В А А В/А пФ/В мА/мА кГц КД221А - 100 0,7 - 1,4/0,7 - 0,05/0,15 1 КД221Б - 200 0,5 - 1,4/0,5 - 0,05/0,15 1 КД221В - 400 0,3 - 1,4/0,3 - 0,1/0,3 1 КД221Г - 600 0,3 - 1,4/0,3 - 0,15/0,45 1
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Cд/Uд - Общая емкость диода (Cд) и напряжение на диоде (Uд), при котором она измеряется;
• Io(25)/Ioм- Обратный ток диода при предельном обратном напряжении. Приводится для температуры +25°C (Iо(25)) и максимальной рабочей температуры (Iом);
• fmax - Максимальная рабочая частота диода;
• P - максимально допустимая постоянная рассеиваемая мощность на диоде;
• Pт - максимально допустимая постоянная рассеиваемая мощность на диоде с теплоотводом. -
