КД273ЕС
Артикул:
КД273ЕС
Номенклатурный номер: 62927
КД273ЕС
Купить:
168.00 руб.
Цена с НДС
Спросить о КД273ЕС
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КД273ЕС
Диод КД273ЕС кремниевый, эпитаксиальный, с барьером Шоттки.
Предназначены для применения в мощных выпрямителях на высоких частотах переключения, в импульсных источниках питания, преобразователях напряжения.
Используются для работы в радиоэлектронной аппаратуры общего назначения.
Выпускаются в металлопластмассовом корпусе с выводами для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.

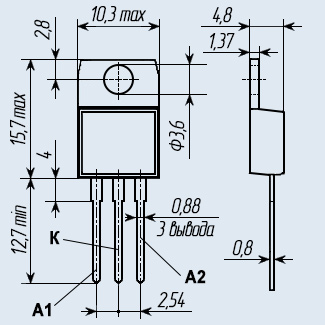

Тип корпуса: КТ-28-2 (ТО-220).
Масса сборки не более 3,0 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Технические условия:
- приемка «1» - АДБК.432120.385ТУ.
Основные технические характеристики диода КД273ЕС:
• Uoбp max - Максимальное постоянное обратное напряжение: 200 В;
• Inp max - Максимальный прямой ток: 20 А;
• Unp - Постоянное прямое напряжение: не более 1,15 В при Inp 20 А;
• Ioбp - Постоянный обратный ток: не более 2 мА;
• Сд - Общая емкость: 500 пФ.
Расшифровка маркировки диодных сборок:
КД273ЕС
К - буква, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где К - кремниевая диодная сборка категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, определяющая основные эксплуатационные признаки, где 2 - выпрямительные диоды со средним значением прямого тока более 0,3 А;
73 - число, обозначающее порядковый номер разработки;
Е - буква, определяющая классификацию по параметрам диодных сборок;
С - для обозначения наборов в общем корпусе однотипных диодов (диодная сборка).
Диод КД273ЕС кремниевый, эпитаксиальный, с барьером Шоттки.
Предназначены для применения в мощных выпрямителях на высоких частотах переключения, в импульсных источниках питания, преобразователях напряжения.
Используются для работы в радиоэлектронной аппаратуры общего назначения.
Выпускаются в металлопластмассовом корпусе с выводами для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Тип корпуса: КТ-28-2 (ТО-220).
Масса сборки не более 3,0 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Технические условия:
- приемка «1» - АДБК.432120.385ТУ.
Основные технические характеристики диода КД273ЕС:
• Uoбp max - Максимальное постоянное обратное напряжение: 200 В;
• Inp max - Максимальный прямой ток: 20 А;
• Unp - Постоянное прямое напряжение: не более 1,15 В при Inp 20 А;
• Ioбp - Постоянный обратный ток: не более 2 мА;
• Сд - Общая емкость: 500 пФ.
Расшифровка маркировки диодных сборок:
КД273ЕС
К - буква, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где К - кремниевая диодная сборка категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
2 - цифра, определяющая основные эксплуатационные признаки, где 2 - выпрямительные диоды со средним значением прямого тока более 0,3 А;
73 - число, обозначающее порядковый номер разработки;
Е - буква, определяющая классификацию по параметрам диодных сборок;
С - для обозначения наборов в общем корпусе однотипных диодов (диодная сборка).
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Технические характеристики диодных сборок КД273АС, КД273БС, КД273ВС, КД273ГС, КД273ДС, КД273ЕС:
Диодная сборка Uобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр fд max t вос обр Cд В В А А В/А мА кГц нс пФ КД273АС 25 - 20 - 0,7/20 1,0 200 - 500 КД273БС 50 - 20 - 0,8/20 1,0 200 - 500 КД273ВС 75 - 20 - 0,9/20 1,0 200 - 500 КД273ГС 100 - 20 - 0,95/20 1,0 200 - 500 КД273ДС 150 - 20 - 1,05/20 1,5 200 - 500 КД273ЕС 200 - 20 - 1,15/20 2,0 200 - 500
Условные обозначения электрических параметров диодных сборок:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды. -
