КД410АМ
Артикул:
КД410АМ
Номенклатурный номер: 57261
КД410АМ
Купить:
24.00 руб.
Цена с НДС
Спросить о КД410АМ
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КД410АМ
Диоды кремниевые, диффузионные, универсальные.
Предназначены для применения в блоках строчной развертки телевизионной аппаратуры.
Выпускаются в пластмассовом корпусе с гибкими выводами.

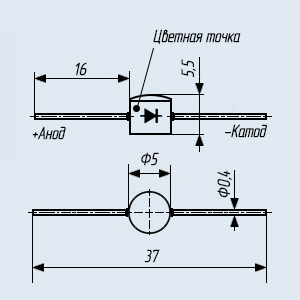

Тип диода и положительный вывод маркируются точкой на корпусе:
- КД410АМ - красной,
- КД410ВМ - синей.
Масса диода не более 0,3 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» аА0.336.021ТУ.
Импортный аналог: BA5H5, E1M3.
Основные технические характеристики диода КД410АМ:
• Uoбp max - Максимальное постоянное обратное напряжение: 1000 В;
• Inp max - Максимальный прямой ток: 50 мА;
• Unp - Постоянное прямое напряжение: не более 2 В при Inp 50 мА;
• Ioбp - Постоянный обратный ток: не более 3 мА при Uoбp 100 В;
• tвoc обр - Время обратного восстановления: 3 мкс.
Расшифровка маркировки диодов:
КД410АМ
К - буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества, где К - кремниевый диод категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
4 - цифра, определяющая основные эксплуатационные признаки, где 4 - диоды с временем обратного восстановления более 500 нс;
10 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию диода по параметрам;
М - буква, указывающая на модификацию диода, приводящую к изменению его конструкции или электрических характеристик.
Диоды кремниевые, диффузионные, универсальные.
Предназначены для применения в блоках строчной развертки телевизионной аппаратуры.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип диода и положительный вывод маркируются точкой на корпусе:
- КД410АМ - красной,
- КД410ВМ - синей.
Масса диода не более 0,3 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» аА0.336.021ТУ.
Импортный аналог: BA5H5, E1M3.
Основные технические характеристики диода КД410АМ:
• Uoбp max - Максимальное постоянное обратное напряжение: 1000 В;
• Inp max - Максимальный прямой ток: 50 мА;
• Unp - Постоянное прямое напряжение: не более 2 В при Inp 50 мА;
• Ioбp - Постоянный обратный ток: не более 3 мА при Uoбp 100 В;
• tвoc обр - Время обратного восстановления: 3 мкс.
Расшифровка маркировки диодов:
КД410АМ
К - буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества, где К - кремниевый диод категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
4 - цифра, определяющая основные эксплуатационные признаки, где 4 - диоды с временем обратного восстановления более 500 нс;
10 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию диода по параметрам;
М - буква, указывающая на модификацию диода, приводящую к изменению его конструкции или электрических характеристик.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики диодов КД410АМ:
Тип
диодаUобр max Uобр имп max Iпр max Iпр имп max Uпр/Iпр Ioбр fд max t вос обр Cд Т В В мА мА В/мА мА МГц мкс пФ °C КД410АМ - 1000 50 - 2,0/50 3 - 3 - -40...+85
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды. -
