КФДМ гр.А
Артикул:
КФДМ гр.А
Номенклатурный номер: 55263
КФДМ гр.А
Купить:
714.00 руб.
Цена с НДС
Спросить о КФДМ гр.А
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КФДМ гр.А
Фотодиод КФДМ гр.А кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и бесконтактного измерения температуры, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,5 до 1,12 мкм.

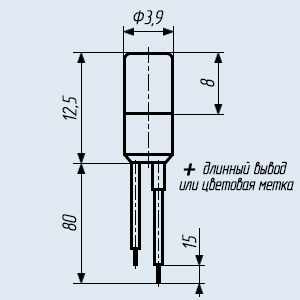

Фотодиод КФДМ гр.А выпускается в герметичном металлостеклянном корпусе с однонаправленными проволочными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Фотодиод КФДМ гр.А допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С.
Масса фотодиода не более 0,8 г.
Категория качества: «ВП».
Технические условия:
- приёмка «5» АГЦ3.368.030ТУ.
Гарантийный срок хранения фотодиода КФДМ гр.А - 12 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 7500 часов - во всех режимах, допускаемых ТУ;
- 45000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические и эксплуатационные характеристики фотодиода КФДМ гр.А:
• Размер фоточувствительного элемента: 1,9 х 1,9 мм;
• Область спектральной фоточувствительности: 0,5...1,12 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,85...0,92 мкм;
• Номинальное рабочее напряжение: 20 В;
• Темновой ток: не более 1 мкА;
• Токовая фоточувствительность: не менее 0,0075 мкА/лк
Фотодиод КФДМ гр.А кремниевый полупроводниковый фотоприёмный «ближнего» диапазона ИК-спектра с p-n переходом и одним фоточувствительным элементом.
Предназначен для применения в качестве приёмника и датчика инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и бесконтактного измерения температуры, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,5 до 1,12 мкм.
Фотодиод КФДМ гр.А выпускается в герметичном металлостеклянном корпусе с однонаправленными проволочными выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе фотодиода.
Плюсовой вывод фотодиода маркируется знаком «+», или цветной точкой на корпусе или цветной меткой на выводе.
При отсутствии меток плюсовым является длинный вывод фотодиода.
Фотодиод КФДМ гр.А допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С.
Масса фотодиода не более 0,8 г.
Категория качества: «ВП».
Технические условия:
- приёмка «5» АГЦ3.368.030ТУ.
Гарантийный срок хранения фотодиода КФДМ гр.А - 12 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 7500 часов - во всех режимах, допускаемых ТУ;
- 45000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические и эксплуатационные характеристики фотодиода КФДМ гр.А:
• Размер фоточувствительного элемента: 1,9 х 1,9 мм;
• Область спектральной фоточувствительности: 0,5...1,12 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,85...0,92 мкм;
• Номинальное рабочее напряжение: 20 В;
• Темновой ток: не более 1 мкА;
• Токовая фоточувствительность: не менее 0,0075 мкА/лк
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Основные технические характеристики фотодиода КФДМ:
Наименование фотодиода Размеры
фоточувствительного
элементаЗначения основных параметров фотодиодов Δλ λmax U РАБ I Т Si ИНТ Масса мм мкм мкм В мкА мА/лм г КФДМ 1,9x1,9 0,5…1,12 0,85…0,92 20 1,0 7,5x10-3 0,8 КФДМ группа А 1,9x1,9 0,5…1,12 0,85…0,92 0 0,1 8,0x10-3 0,8 КФДМ группа Б 1,9x1,9 0,5…1,12 0,85…0,92 20 0,1 1,5x10-2 0,8
Условные обозначения электрических параметров фотодиодов:
Δλ - Диапазон спектральной характеристики. λmax - Максимальная спектральная характеристика фотодиода. U РАБ - Рабочее напряжение фотодиода. I Т - Темновой ток. Si ИНТ - Интегральная токовая чувствительность. -
