КП903Б
Транзисторы КП903Б кремниевые эпитаксиально-планарные полевые с каналом n-типа и затвором в виде обратно смещенного p-n перехода высокочастотные универсальные.
Предназначены для применения в приемопередающих и переключающих устройствах общего назначения.
Выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 6,0 г.

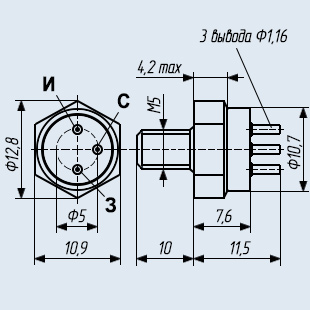

Тип корпуса: КТ-4-2 (TO-60).
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приёмка «1» - аА0.336.158ТУ.
Импортный аналог: CP664, CP665, CP666.
Основные технические характеристики транзистора КП903Б:
• Структура транзистора: с p-n-переходом и n-каналом;
• Рси т max - Максимальная рассеиваемая мощность сток-исток с теплоотводом: 6 Вт;
• Uзи отс - Напряжение отсечки транзистора - напряжение между затвором и истоком: 1... 6,5 В;
• Uси max - Максимальное напряжение сток-исток: 20 В;
• Uзс max - Максимальное напряжение затвор-сток: 20 В;
• Uзи max - Максимальное напряжение затвор-исток: 15 В;
• Iс - Ток стока (постоянный): 700 мА;
• Iс нач - Начальный ток стока: не более 480 мА;
• Iс ост - Остаточный ток стока: не более 0,05 мА;
• S - Крутизна характеристики: 50... 130 мА/В (8В);
• С11и - Входная емкость транзистора - емкость между затвором и истоком: не более 18 пФ;
• Ку.р - Коэффициент усиления по мощности: не менее 7,6 дБ.
Расшифровка маркировки полевого транзистора:
КП903Б
К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;
П - буква, определяющая класс или подгруппу полупроводниковых приборов, где П - полевой транзистор;
9 - буква, обозначающая функциональное назначение, где 9 - транзистор большой мощности с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой более 300 МГц;
03 - число, указывающее на порядковый номер разработки полевого транзистора;
Б - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
Транзисторы КП903Б кремниевые эпитаксиально-планарные полевые с каналом n-типа и затвором в виде обратно смещенного p-n перехода высокочастотные универсальные.
Предназначены для применения в приемопередающих и переключающих устройствах общего назначения.
Выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 6,0 г.
Тип корпуса: КТ-4-2 (TO-60).
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
- приёмка «1» - аА0.336.158ТУ.
Импортный аналог: CP664, CP665, CP666.
Основные технические характеристики транзистора КП903Б:
• Структура транзистора: с p-n-переходом и n-каналом;
• Рси т max - Максимальная рассеиваемая мощность сток-исток с теплоотводом: 6 Вт;
• Uзи отс - Напряжение отсечки транзистора - напряжение между затвором и истоком: 1... 6,5 В;
• Uси max - Максимальное напряжение сток-исток: 20 В;
• Uзс max - Максимальное напряжение затвор-сток: 20 В;
• Uзи max - Максимальное напряжение затвор-исток: 15 В;
• Iс - Ток стока (постоянный): 700 мА;
• Iс нач - Начальный ток стока: не более 480 мА;
• Iс ост - Остаточный ток стока: не более 0,05 мА;
• S - Крутизна характеристики: 50... 130 мА/В (8В);
• С11и - Входная емкость транзистора - емкость между затвором и истоком: не более 18 пФ;
• Ку.р - Коэффициент усиления по мощности: не менее 7,6 дБ.
Расшифровка маркировки полевого транзистора:
КП903Б
К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;
П - буква, определяющая класс или подгруппу полупроводниковых приборов, где П - полевой транзистор;
9 - буква, обозначающая функциональное назначение, где 9 - транзистор большой мощности с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой более 300 МГц;
03 - число, указывающее на порядковый номер разработки полевого транзистора;
Б - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
- Характеристики
- Задать вопрос
- Предприятие ВПК России
-
Характеристики
Характеристики полевых транзисторов с p-n переходом и каналом n-типа
КП903А, КП903Б, КП903В:Тип
полевого транзистораР МАКС f МАКС Предельные значения параметров при Т=25°С Значения параметров при Т=25°С Т ОКР UСИ МАКС UЗС МАКС UЗИ МАКС IС МАКС RCИ отк IЗ УТ S IС НАЧ CЗИ CЗС C12И PВЫХ КШ КУР Вт МГц В В В А Ом мкА мА/В мА пФ пФ пФ Вт дБ дБ °С КП903А 6 - 20 20 15 0,7 <9,8 <0,1 85…140 <700 <18 <15 - - - >7,6 -60…+100 КП903Б 6 - 20 20 15 0,7 <21 <0,1 50…130 <480 <18 <15 - - - >7,6 -60…+100 КП903В 6 - 20 20 15 0,7 <10 <0,1 60…140 <600 <18 <15 - - - >7,6 -60…+100
Условные обозначения электрических параметров полевых транзисторов:
• Р МАКС - максимально допустимая постоянная рассеиваемая мощность полевого транзистора.
• f МАКС - максимально допустимая рабочая частота полевого транзистора.
• UСИ МАКС - максимально допустимое напряжение сток-исток.
• UЗС МАКС - максимально допустимое напряжение затвор-сток.
• UЗИ МАКС - максимально допустимое напряжение затвор-исток.
• IС МАКС - максимально допустимый ток стока полевого транзистора.
• g22И - активная составляющая выходной проводимости полевого транзистора в схеме с общим истоком.
• RСИ отк - сопротивление сток-исток в открытом состоянии полевого транзистора. Сопротивление между стоком и истоком в открытом состоянии транзистора при заданном напряжении сток-исток, меньшем напряжения насыщения.
• IЗ УТ - ток утечки затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой.
• S - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком.
• IС НАЧ - начальный ток стока. Ток стока при напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения.
• CЗИ - ёмкость затвор-исток. Емкость между затвором и истоком при разомкнутых по переменному току остальных выводах.
• C11И - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком.
• C22И - выходная ёмкость полевого транзистора. Емкость между стоком и истоком при коротком замыкании по переменному току на входе в схеме с общим истоком.
• C12И - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком.
• PВЫХ - выходная мощность полевого транзистора.
• КШ - коэффициент шума полевого транзистора.
• КУР - коэффициент усиления по мощности полевого транзистора.
• Т ОКР - температура окружающей среды. -
