КС1066ХА1
Артикул:
КС1066ХА1
Номенклатурный номер: 55892
КС1066ХА1
Купить:
468.00 руб.
Цена с НДС
Спросить о КС1066ХА1
-
+
Цена в зависимости от вида прёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина
КС1066ХА1
Микросхема КС1066ХА1 представляет собой схему портативного радиоприемника для приема радиостанций с ЧМ в диапазоне частот 10...110 МГц.
КС1066ХА1 имеет систему фазовой автоподстройки частоты (ФАПЧ) гетеродина и низкую промежуточную частоту 70 кГц, которая определяется параметрами активного ЯС фильтра.
Выбор принимаемой частоты осуществляется с помощью перестройки частоты гетеродина. Исключение ложного приема осуществляется с схемой шумопонижения, которая исключает прием сигналов шума.
В состав ИС входят: радиочастотные входные каскады; смеситель; гетеродин; усилитель-ограничитель; фазовый детектор; система шумопонижения.
Аналогична КР174ХА42.

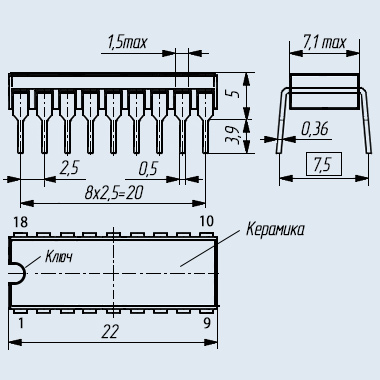

Выпускаются в 18-выводном стеклокерамическом корпусе для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом на корпусе микросхемы.
Корпус типа 2103.16-14.
Категория качества: «ОТК».
Технические условия:
- приемка «1» АДБК.431260.139ТУ.
Импортный аналог: TDA7000, Philips.
Расшифровка маркировки полупроводниковой микросхемы:
КС1066ХА1
К - буква, указывает на микросхему категории качества «ОТК», где К - для устройств производственно-технического назначения и народного потребления;
С - буква, характеризует материал и тип корпуса, где С - стеклокерамический корпус с двухрядным расположением выводов;
1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку, где 1 - полупроводниковая микросхема;
066 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности третий и четвёртый элементы обозначают номер серии;
ХА - буквы, обозначают подгруппу и вид функционального назначения микросхемы, ХА - многофункциональные аналоговые устройства;
1 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку.
Микросхема КС1066ХА1 представляет собой схему портативного радиоприемника для приема радиостанций с ЧМ в диапазоне частот 10...110 МГц.
КС1066ХА1 имеет систему фазовой автоподстройки частоты (ФАПЧ) гетеродина и низкую промежуточную частоту 70 кГц, которая определяется параметрами активного ЯС фильтра.
Выбор принимаемой частоты осуществляется с помощью перестройки частоты гетеродина. Исключение ложного приема осуществляется с схемой шумопонижения, которая исключает прием сигналов шума.
В состав ИС входят: радиочастотные входные каскады; смеситель; гетеродин; усилитель-ограничитель; фазовый детектор; система шумопонижения.
Аналогична КР174ХА42.
Выпускаются в 18-выводном стеклокерамическом корпусе для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом на корпусе микросхемы.
Корпус типа 2103.16-14.
Категория качества: «ОТК».
Технические условия:
- приемка «1» АДБК.431260.139ТУ.
Импортный аналог: TDA7000, Philips.
Расшифровка маркировки полупроводниковой микросхемы:
КС1066ХА1
К - буква, указывает на микросхему категории качества «ОТК», где К - для устройств производственно-технического назначения и народного потребления;
С - буква, характеризует материал и тип корпуса, где С - стеклокерамический корпус с двухрядным расположением выводов;
1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку, где 1 - полупроводниковая микросхема;
066 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности третий и четвёртый элементы обозначают номер серии;
ХА - буквы, обозначают подгруппу и вид функционального назначения микросхемы, ХА - многофункциональные аналоговые устройства;
1 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку.
